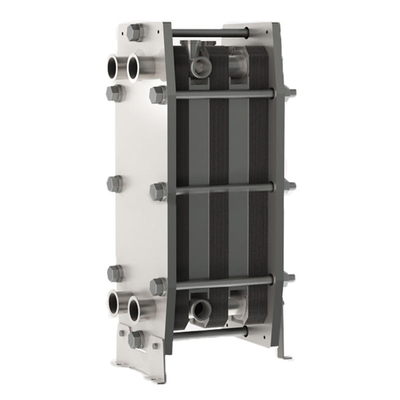

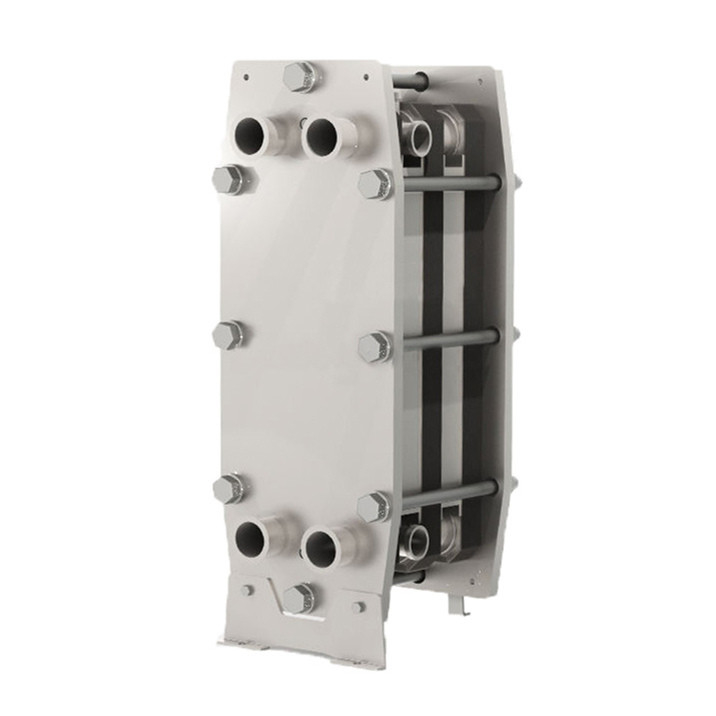

La leche pasteurizante placas sanitarias intercambiador de calor de acero inoxidable

El intercambiador de calor de placa consiste en un paquete de placas de metal ondulado con orificios para el paso de dos fluidos entre los que se realizará la transferencia de calor.El paquete de placas se ensambla entre una placa de marco y una placa de presión y comprimido por tornillos de apretamientoLas placas están equipadas con una junta que sella el canal y dirige los fluidos a canales alternativos.Programa de caída de presión y temperaturaLas ondulaciones de las placas promueven la turbulencia del fluido y sostienen las placas contra la presión diferencial.

Cuadro

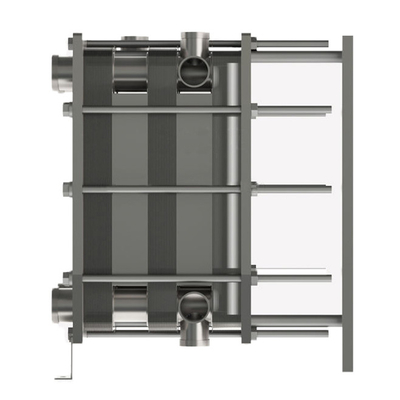

Las placas y la placa de presión están situadas por una barra superior y una barra inferior, ambas fijadas a la columna de soporte.En el tipo más grande, algunos tornillos de apretamiento están equipados con persianas de rodamiento de bolas para facilitar la apertura y el cierre de la unidadEl marco está diseñado para su montaje en el suelo solamente. Los pies están fijos. Una unidad puede contener varias secciones, separadas por placas de conexión con conexiones intercambiables.

Las placas
La ondulación de las placas proporciona un paso entre las placas, sostiene cada placa contra la adyacente y aumenta la turbulencia, lo que resulta en una transferencia de calor eficiente.Puertos de esquina y juntas están dispuestos de modo que los dos medios fluyen a través de canales alternadosLas placas tienen un patrón de chevron para la máxima resistencia a altas presiones de trabajo.Un área de distribución única proporciona un flujo uniforme sobre la superficie de la placaLas placas son reversibles y tienen un flujo paralelo, lo que significa
Sólo se necesita un tipo de placa.

Diseño fiable
Los intercambiadores de calor de placas de junta BAODE proporcionan una calefacción y refrigeración suaves pero eficientes y cumplen con todos los requisitos sanitarios.y otros procesos sanitarios tales como:
Procesamiento de leche y bebidas
Temperado de vino
Tratamiento del agua embotellada
Calentamiento CIP (limpieza en el lugar)
Agua de ósmosis inversa

Refrigeración y calentamiento de productos lácteos, cervecería, bebidas y productos viscosos y pasteurización y pasteurización de la leche en algunas aplicaciones

Tiempo de entrega corto.
Alta calidad
Precio razonable
Fabricado por el cliente
Diseño de conocimientos técnicos y asistencia al cliente

Modelo	BS100
Referencias cruzadas	M10B/M10M
Alturas, H [mm]	1084	1084
Ancho, en W [mm]	470	470
Duración mínima estándar, L [mm]	700	700
Duración máxima estándar, L [mm]	2300	2300
Distancia vertical del puerto, VC [mm]	719	719
Distancia horizontal del puerto, HC [mm]	225	225
Temperatura máxima [° C]	180	180
La presión máxima [barg]	10	16
Tamaño de la brida	DN100/4"	DN100/4"
Cantidad máxima de caudal [kg/s]	50

Envases
El material	Temperatura aplicable	Fluidos aplicables
El BNR	-15 °C a +135 °C¿ Qué pasa?C. Las	Agua, agua de mar, aceite mineral, agua salada
El EPDM	-25 años.°C a+180°C	Agua caliente, vapor, ácido, alcalino
F26: el número de unidades	- 55 años¿ Qué pasa?C a + 230¿ Qué pasa?C. Las	Ácido, alcalino
El FTP	0¿ Qué pasa?C a + 160¿ Qué pasa?C. Las	Ácido altamente concentrado, alcalino, aceite de alta temperatura, vapor
