Descripción de los productos

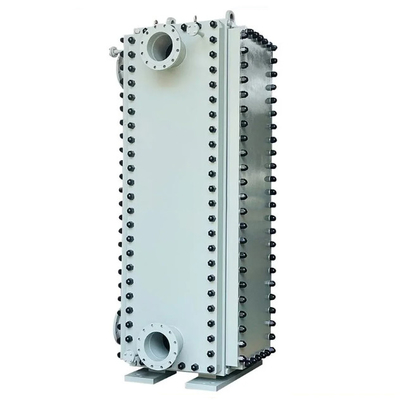

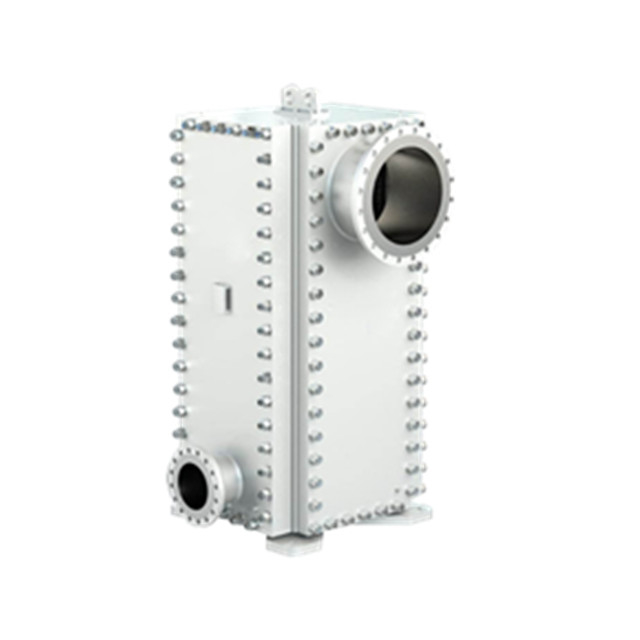

El Compabloc es un intercambiador de calor compacto totalmente soldado diseñado para la gama completa de tareas de proceso y de utilidad.solución de intercambiador de calor compacto y limpiable disponible hoy.

Diseño

La gama de intercambiadores de calor soldados Compabloc se centra en el rendimiento, la compacidad y la facilidad de mantenimiento.El corazón del Compabloc es una pila de placas de transferencia de calor onduladas en acero inoxidable 316LLas placas se soldan con láser y forman un núcleo compacto.cabezas superiores e inferiores y cuatro paneles laterales (véase Vista seccional de Compabloc)Estos componentes están atornillados y pueden desmontarse rápidamente para inspección, servicio y limpieza.El diseño se puede configurar en sistemas de paso único o múltiple en operación con corriente o contracorriente, para las tareas de líquido a líquido o de dos fases.

Principios de funcionamiento

Los dos medios en el intercambiador de calor Compabloc fluyen en canales soldados alternativamente entre las placas de cartón ondulado.Estas placas onduladas promueven una alta turbulencia que proporciona una alta eficiencia de transferencia de calor y ayuda a minimizar la contaminación. The media flows in a cross-flow arrangement within each pass (see figure below) while the overall flow arrangement is counter-current for a multi-pass unit (if required the unit can also be designed with overall co-current operation)Cada paso está separado de los pases adyacentes por un deflector presionado que obliga al fluido a girar entre el paquete de placas y el panel.Los sistemas de pases flexibles de Compabloc lo hacen adecuado para las tarifas de líquido a líquido con flujos diferentes, o aplicaciones de condensación de dos fases o recalentador.

Aplicaciones

Producción de petróleo y gas

• Recuperación de calor en sistemas TEG (deshidratación de gases)
• Recuperación de calor, enfriamiento, condensación y reebullición en sistemas de aminas (dulcificación de gas, servicio ácido)
• Recuperación, calefacción y refrigeración de calor en sistemas de deshidratación y desalinización de petróleo crudo
• Condensación en las unidades de recuperación de vapor
• Recuperación de calor, refrigeración, condensación y recubrimiento en sistemas de fraccionamiento de GNL

Refinerías

Varias tareas de condensación y reebol como:

• Condensación en destilación atmosférica y al vacío
• Condensación superior en los fraccionadores en FCC, hidrocraqueo, strippers de H2S, etc.
• Gastos generales de condensado de propano y butano en plantas de GNL y alquilación
• Reebullido en desmontadores de H2S, desmontadores de agua agria y otras columnas
• Generación de vapor

Recuperación de calor, enfriamiento y calefacción, tales como:

• Refrigeración de la gasolina, el queroseno, el gasóleo, el diésel, la bomba, etc.
• Refrigeración y calefacción de betún, VGO y otros productos pesados
• Alimentación del fraccionador/recuperación de calor en el fondo
• Precalentamiento de petróleo crudo
• Recuperación térmica de agua destilada/agua de alimentación

Beneficios del intercambiador de calor Compabloc

• Una alta eficiencia térmica ahorra energía, mejora el rendimiento y reduce las emisiones de CO2
• Una mejor recuperación de calor con menores costes significa un tiempo de recuperación muy corto
• El diseño compacto reduce los costes de instalación y resuelve los cuellos de botella para aumentar la producción
• El Compabloc es totalmente limpiable mecánicamente, lo que hace que el mantenimiento sea más simple, rápido y económico
• La construcción duradera, soldada con láser, minimiza la contaminación y elimina los problemas de corrosión
