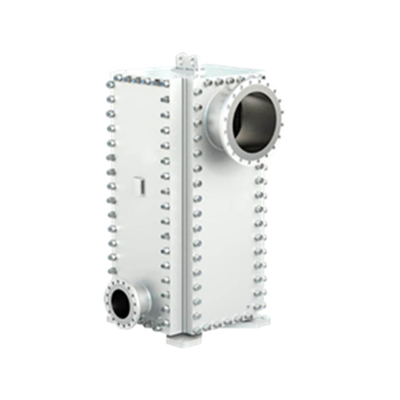

El intercambiador de calor Compabloc consiste en una pila de placas onduladas que se soldan entre sí para formar canales alternativos de calor y frío.Las placas están hechas de acero inoxidable u otros materiales resistentes a la corrosión para garantizar la durabilidad y la larga vida útil.

El proceso de transferencia de calor en un intercambiador de calor Compabloc se produce a través de la conducción y la convección.mejora la transferencia de calor mediante el aumento del área de contacto entre el fluido y la superficie de la placa.

Diseño

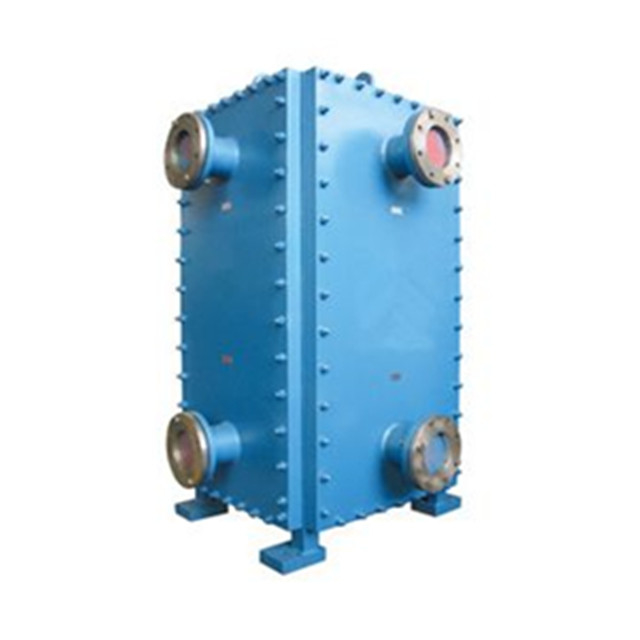

El corazón del Compabloc es una pila de ólato ondulado de transductor de calor en acero inoxidable 316L y otros materiales de alta calidad.Las placas están soldadas en laser (modelos CP30 y superiores) y forman un núcleo compactoEste núcleo está entonces encerrado y sostenido por cuatro vigas de esquina, cabezas superior e inferior y cuatro paneles laterales.
Estos componentes están atornillados y pueden desmontarse rápidamente para su inspección, mantenimiento y limpieza.
El diseño puede configurarse en arreglos de paso único o múltiple en operación de corriente simultánea o contracorriente, para funciones de líquido a líquido o de dos fases.

Optimización de procesos
Debido al concepto de diseño único del Compabloc, las posibilidades de optimización y flexibilidad del proceso son ilimitadas.El Compabloc se puede diseñar con configuraciones de paso único o múltiplePara la condensación, la reebullición y las tareas de líquido a líquido sin cruce de temperatura, la configuración de paso único es adecuada con su flujo cruzado total.El gran área de flujo transversal y el camino de flujo corto se adaptan a las tareas de condensación a baja presión y permiten caídas de presión muy bajasUna configuración de varios pasos es adecuada para tareas con aproximaciones de temperatura cruzada y de temperatura cercana.

Actualmente hay siete modelos de la familia de placas con áreas de transferencia de calor que van desde 0.7 a 840 m2 por unidad y cada modelo está modularizado con diferentes números de placas para permitir el mejor ajuste para cualquier tarea.

El concepto de diseño permite un número diferente de pases en los dos circuitos, lo que permite grandes diferencias en las velocidades de flujo entre el lado caliente y el lado frío.La desorientación se puede reorganizar fácilmente para adaptarse a una nueva tarea si las tasas de flujo o temperaturas cambianSe pueden alcanzar temperaturas cercanas de hasta 3°C (5.4°F).
El Compabloc puede montarse verticalmente, para tareas normales de líquido a líquido, condensación con enfriamiento por sub-refrigeración y tareas de enfriamiento por gas, o horizontalmente, para la mayoría de las tareas de condensación,Impuestos de recubrimiento o de líquido a líquido cuando la altura sea limitada.
