Equipo de intercambiadores de calor Baode Co., Ltd.

|
| Lugar de origen: | China |
| Nombre de la marca: | Baode |
| Certificación: | CE/UL |
| Número de modelo: | B150MW |
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | USD 100-1000 per Unit |
| Detalles de empaquetado: | caja de madera contrachapada |
| Tiempo de entrega: | 14 a 18 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 500 unidades por mes |
| Nombre del producto: | Intercambiador de calor de placas de juntas de flujo cruzado semiludido en petroquímica | Aplicación: | Aire acondicionado y refrigerante |
|---|---|---|---|
| Material del marco: | acero al carbono | Material de las placas: | AISI 316L/304/NI/TI, incluidas las especificaciones técnicas |
| Envase: | Se aplicará el método de ensayo de la NBR/EPDM/VITON. | Tipo de intercambiador de calor: | Tipo de marco y placa |

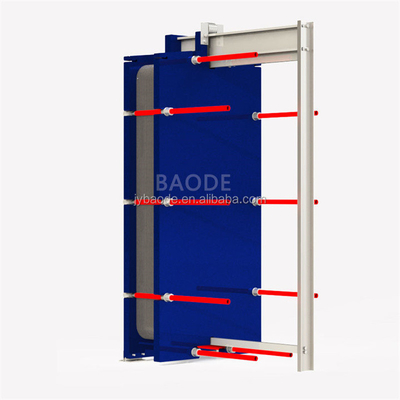

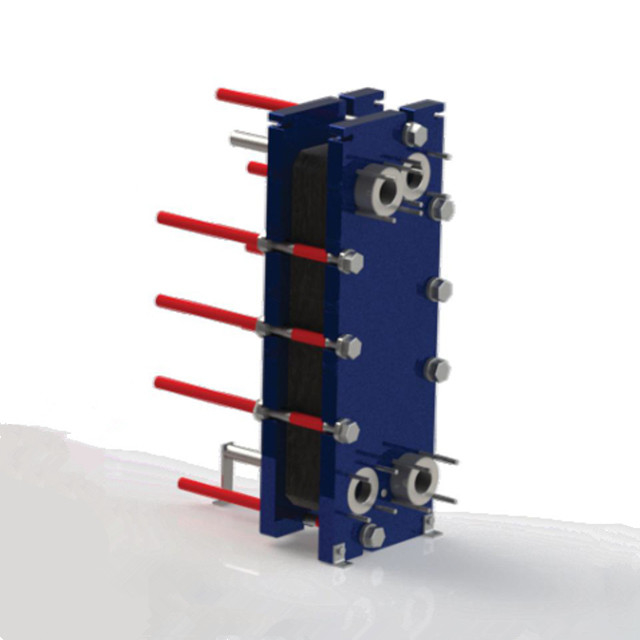

Intercambiador de calor de placas de juntas de flujo cruzado semiludido en petroquímica
¿Qué es PHE Semi-sold?
Las placas del intercambiador de calor de la placa semi-soldada se soldan con láser. la soldadura con láser significa que el metal se funde con un haz láser de un láser de alta potencia.La carga está protegida por gas inerte No se requiere material de soldadura adicional.
PHE semiludido
Los intercambiadores de calor de placa semiludidos se utilizan comúnmente en aplicaciones donde existe el riesgo de contaminación cruzada entre diferentes fluidos debido a fugas o grietas en el intercambiador de calor.Son ideales para aplicaciones que requieren una alta eficiencia de transferencia de calor, tales como sistemas de refrigeración y refrigeración, calefacción y climatización.
El intercambiador de calor de placa semiludida consta de dos tipos de placas: placas totalmente soldadas y placas juntas.
fluidos de alta presión y alta temperatura, mientras que las placas de junta se utilizan para separar los fluidos y formar los canales para los fluidos de baja presión.Este diseño ofrece las ventajas de los intercambiadores de calor de placa totalmente soldados y juntados, al tiempo que se eliminan sus desventajas.
| Materiales | |
| Las placas | 304/316L de acero inoxidable, Ti |
| El campolas juntas | Se aplican las siguientes medidas: |
| Las juntas de anillo | Se aplican las siguientes medidas: |
| Conexiones de bridas | Acero al carbono, revestido de metal: inoxidable, Ti |
| Placa del marco | Acero al carbono, pintado con epoxi |
| Modelo | B60MW | B100MW | B150MW | B200MW | |
| Alturas, H [mm] | 920 | 1045 | 1484 | 2150 | |
| Ancho, en W [mm] | 320 | 454 | 650 | 750 | |
| Duración máxima, L [mm] | 1445 | 1795 | 3246 | 3250 | |
| Distancia vertical del puerto, VC [mm] | 640 | 719 | 1044 | 1478 | |
| Distancia horizontal del puerto, HC [mm] | 140 | 225 | 298 | 353 | |
| Temperatura máxima [°C] | 180 | 180 | 180 | 180 | |
| Presión máxima [barca] | ¿Qué es? | ¿Qué es? | ¿Qué es? | ¿Qué es? | |
| Tamaño del puerto | DN50/2' | DN100/4' | DN150/6' | DN200/8' | |
| Profundidad del canal [mm] | 3 | 2.5 | 2.5 | 2.5 | |
| Cantidad máxima de flujo de agua [kg/s] | 16 | 50 | 50 | 225 | |
Beneficios
•Alta eficiencia de transferencia de calor: debido a su gran superficie y a sus trayectorias de flujo turbulentas.
•Bajo riesgo de fugas: los canales totalmente soldados reducen el riesgo de fugas y contaminación cruzada entre diferentes canales.
fluidos.
•Fácil mantenimiento: los intercambiadores de calor de placas semisaldadas pueden desmontarse y limpiarse fácilmente, lo que permite una fácil
mantenimiento y reducción del tiempo de inactividad.
•Versátil: Los intercambiadores de calor de placas semisaldadas pueden utilizarse en una amplia gama de aplicaciones, incluidos sistemas de refrigeración y refrigeración, calefacción y climatización.
Aplicaciones
• Productos químicos
•Energía y servicios públicos
•Alimentos y bebidas
•Calificación y refrigeración
•Marino y transporte
• Minería
•Pulpa y papel
•El acero
•El tratamiento de aguas y residuos
