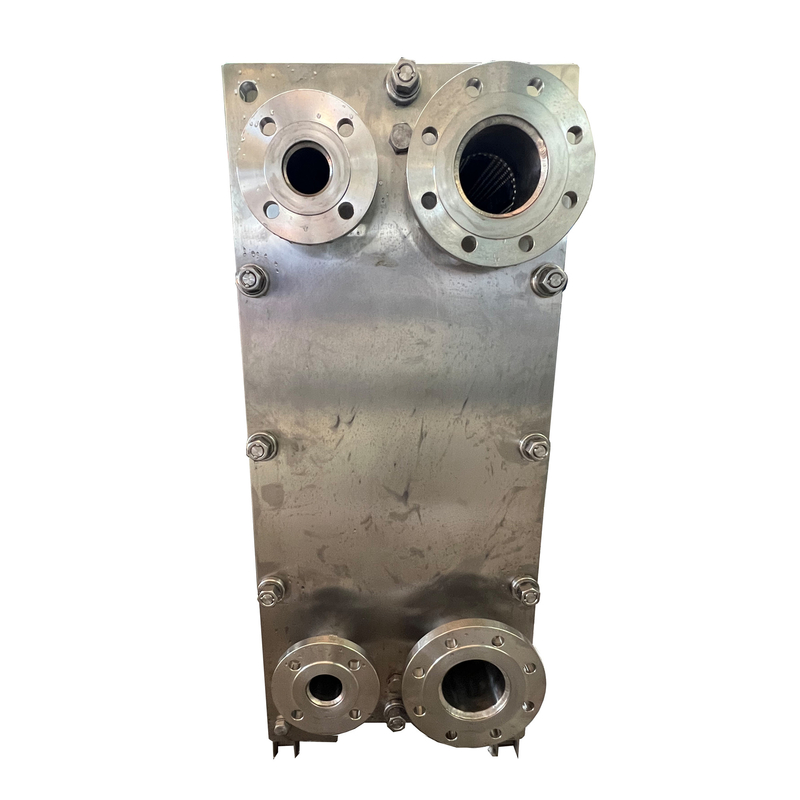

Acero inoxidable de alta calidad Gasket sanitario de cerveza Leche de refrigeración Placa plana intercambiador de calor

Datos del producto:

Lugar de origen:	China.
Nombre de la marca:	Baode
Certificación:	CE UL ISO9001 CCS GL DNV LR
Número de modelo:	BS100

Pago y Envío Términos:

Cantidad de orden mínima:	1 unidad
Precio:	USD 50-500 per Unit
Detalles de empaquetado:	caja de madera contrachapada
Tiempo de entrega:	14 a 18 días hábiles
Condiciones de pago:	T/T
Capacidad de la fuente:	500 unidades por mes

Contacto

Descripción detallada del producto

Nombre del producto:	Acero inoxidable de alta calidad Gasket sanitario de cerveza Leche de refrigeración Placa plana inte	Modelo de referencia:	Sustituir el SWEP
Material de las placas:	316L de acero inoxidable/304	Material de las juntas:	NBR EPDM HEPDM FKM

Acero inoxidable de alta calidad Gasket sanitario de cerveza Leche de refrigeración Placa plana intercambiador de calor

Descripción del producto

Principio de trabajo
The plate heat exchanger used for food pasteurization procedure is consists of a pack of corrugated metal plates with port holes for the passage of two fluids between which heat transfer will take placeEl paquete de placas se ensambla entre una placa de marco y una placa de presión y se comprime mediante tornillos de apretamiento.Las placas están equipadas con una junta que sella el canal y dirige los fluidos en canales alternativosEl número de placas está determinado por el caudal, las propiedades físicas de los fluidos, la caída de presión y el programa de temperatura.Las ondulaciones de las placas promueven la turbulencia del fluido y apoyan las placas contra la presión diferencial.

Cuadro

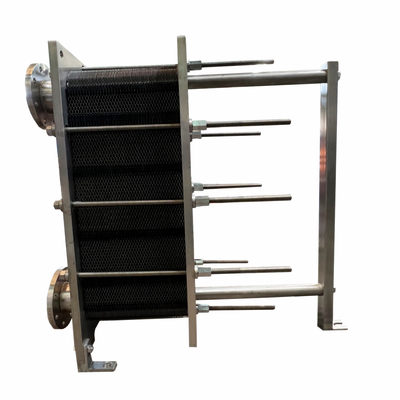

Las placas y la placa de presión están situadas por una barra superior y una barra inferior, ambas fijadas a la columna de soporte.En el tipo más grande, algunos tornillos de apretamiento están equipados con persianas de rodamiento de bolas para facilitar la apertura y el cierre de la unidadEl marco está diseñado para su montaje en el suelo solamente. Los pies están fijos. Una unidad puede contener varias secciones, separadas por placas de conexión con conexiones intercambiables.

Las placas
La ondulación de las placas proporciona un paso entre las placas, sostiene cada placa contra la adyacente y aumenta la turbulencia, lo que resulta en una transferencia de calor eficiente.Puertos de esquina y juntas están dispuestos de modo que los dos medios fluyen a través de canales alternadosLas placas tienen un patrón de chevron para la máxima resistencia a altas presiones de trabajo.Un área de distribución única proporciona un flujo uniforme sobre la superficie de la placaLas placas son reversibles y tienen un flujo paralelo, lo que significa que solo se necesita un tipo de placa.

Diseño fiable
Los intercambiadores de calor de placas de junta BAODE proporcionan una calefacción y refrigeración suaves pero eficientes y cumplen con todos los requisitos sanitarios.y otros procesos sanitarios tales como:
Pasteurizado de la leche y procesado de pasteurizado de alimentos
Temperado de vino
Tratamiento del agua embotellada
Calentamiento CIP (limpieza en el lugar)
Agua de ósmosis inversa
Fácil de modificar

El diseño modular hace que estos intercambiadores de calor de placa estándar sean fáciles de adaptar a los nuevos o cambiantes requisitos del proceso.Los materiales y las opciones de las juntas lo hacen una opción adaptable para una amplia gama de procesos higiénicos.
Puede, por ejemplo, elegir el tipo de placa B de BAODE para aplicaciones que requieren la mayor eficiencia térmica posible.O optar por nuestro tipo de placa M para aplicaciones que requieren un tratamiento más suave del productoTambién están disponibles juntas especiales de calidad sanitaria hechas de NBRFF y EPDFF para procesos higiénicos.

Alta eficiencia térmica
Los intercambiadores de calor BAODE proporcionan una transferencia de calor altamente eficiente gracias a nuestras planchas finas únicas con patrón de chevron optimizado, profundidades de prensado y material de la placa.Esto proporciona una transferencia de calor más eficiente y uniforme, así como una distribución uniforme del producto en toda la superficie de la placaLas placas BAODE están disponibles en una amplia gama de diseños y tamaños.
Fácil de limpiar y fácil de mantener
Los intercambiadores de calor de placa BAODE vienen con características que facilitan la limpieza y el mantenimiento.Otra gran característica es nuestro único sistema de juntas sin pegamento utilizando materiales compatibles con la FDALas juntas se pueden reemplazar fácilmente mientras las placas siguen colgando del marco, lo que ahorra tiempo y dinero.

Aplicaciones:
Refrigeración y calefacción de productos lácteos, cervecería, bebidas y productos viscosos
y la pasteurización de la leche y la pasteurización en algunas aplicaciones

Ventajas:
Tiempo de entrega corto.
Alta calidad
Precio razonable
Fabricado por el cliente
Diseño de conocimientos técnicos y asistencia al cliente
Hecho en China

Modelo	BS100
Referencias cruzadas	M10B/M10M
Alturas, H [mm]	1084	1084
Ancho, en W [mm]	470	470
Duración mínima estándar, L [mm]	700	700
Duración máxima estándar, L [mm]	2300	2300
Distancia vertical del puerto, VC [mm]	719	719
Distancia horizontal del puerto, HC [mm]	225	225
Temperatura máxima [° C]	180	180
La presión máxima [barg]	10	16
Tamaño de la brida	DN100/4"	DN100/4"
Cantidad máxima de caudal [kg/s]	50

Envases
El material	Temperatura aplicable	Fluidos aplicables
El BNR	-15 °C a +135 °C¿ Qué pasa?C. Las	Agua, agua de mar, aceite mineral, agua salada
El EPDM	-25 años.°C a+180°C	Agua caliente, vapor, ácido, alcalino
F26: el número de unidades	- 55 años¿ Qué pasa?C a + 230¿ Qué pasa?C. Las	Ácido, alcalino
El FTP	0¿ Qué pasa?C a + 160¿ Qué pasa?C. Las	Ácido altamente concentrado, alcalino, aceite de alta temperatura, vapor

Acero inoxidable de alta calidad Gasket sanitario de cerveza Leche de refrigeración Placa plana intercambiador de calor 0
