Equipo de intercambiadores de calor Baode Co., Ltd.

|
| Lugar de origen: | China. |
| Nombre de la marca: | Baode |
| Certificación: | CCS/UL/CE |
| Número de modelo: | Serie BL95 |
| Cantidad de orden mínima: | 5 unidades |
|---|---|
| Precio: | USD 200-500per Units |
| Detalles de empaquetado: | Cajas de madera contrachapada |
| Tiempo de entrega: | 14-18 días laborables |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 unidades por mes |
| Nombre del producto: | Acero inoxidable condensador refrigerado por agua intercambiador de calor soldado refrigeración inte | Principales aplicaciones: | Calentamiento industrial, climatización y climatización |
|---|---|---|---|
| Material que suelda: | el cobre | Tipo de enfriador de aceite: | Exchanger de calor de placas soldadas de cobre |

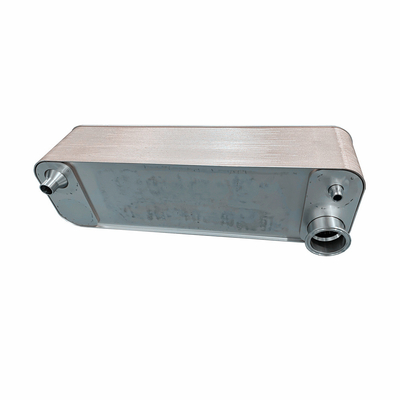

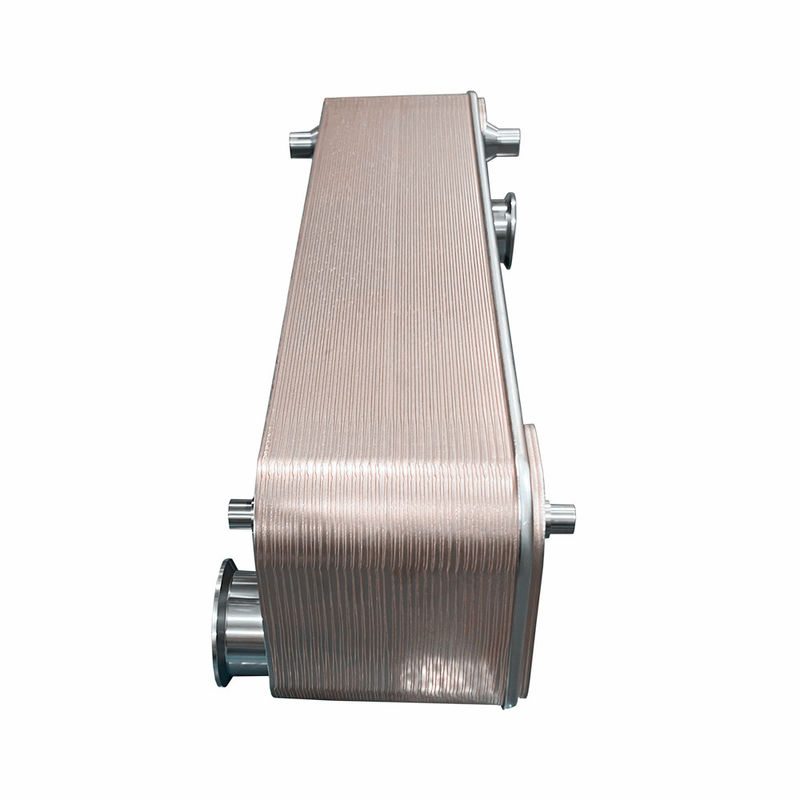

Acero inoxidable condensador refrigerado por agua intercambiador de calor soldado refrigeración intercambiador de calor piezas de placa intercambiador de calor
Principio de trabajo
El intercambiador de calor de placa soldada es un equipo de intercambio de calor de uso común, su principio de funcionamiento es el siguiente:
1. Resumen general de los principios
El intercambiador de calor de placa soldada está compuesto por una serie de placas metálicas dispuestas en paralelo, las placas están conectadas por la tecnología de soldadura, el fluido fluye alternativamente entre la placa y la placa,y el calor se transfiere directamente a través de la superficie de la placa para lograr la transferencia de calor.
2Flujo de fluido
Durante el proceso de trabajo, los fluidos fríos y calientes entran a través de diferentes lados del intercambiador de calor de la placa, denominados, respectivamente, el lado caliente y el lado frío,el fluido caliente es generalmente un fluido de alta temperatura (como el agua caliente, vapor, etc.) y el fluido frío es generalmente un fluido de baja temperatura (como agua fría, refrigerante, etc.).
3Transferencia de calor
El fluido caliente fluye entre las placas en el lado caliente, transfiriendo calor a la placa, que luego transfiere calor a través de la superficie de la placa al fluido frío.El fluido frío fluye entre las placas en el lado frío, absorbiendo calor para transferir calor del fluido caliente al fluido frío. De esta manera, la temperatura del fluido caliente disminuye y la temperatura del fluido frío aumenta.
| Modelo | BL26 |
| Ancho, A [mm] | 111 |
| En el caso de los vehículos de la categoría M1 y N1 | 310 |
| Duración, E [mm] | 10 + 2,36n |
| Distancia horizontal del puerto, C [mm] | 50 |
| Distancia vertical del puerto, D [mm] | 250 |
| La presión máxima [Mpa] | 3 |
| Cantidad máxima de flujo [M3/h] | 8.1 |
| Peso (kg) | 1.3+0.12n |
Modelo
B. El trabajo
| Modelo | Se trata de la siguiente: | Se trata de una | BL26 | Se trata de un sistema de control de las emisiones. | BL50: el precio de venta de los productos | BL95: el precio de venta de los productos |
| Ancho, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| En el caso de los vehículos de la categoría M1 y N1 | 206 | 310 | 310 | 304 | 525 | 616 |
| Duración, E [mm] | 9+2,3n | 9+2,3n | 10 + 2,36n | 13+2,4n | 10 + 2,35n | 11 + 2,35n |
| Distancia horizontal del puerto, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distancia vertical del puerto, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| La presión máxima [Mpa] | 3 | 3 | 3 | 3/4. ¿Qué quieres?5 | 3/4. ¿Qué quieres?5 | 3/4. ¿Qué quieres?5 |
| Cantidad máxima de flujo [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Peso (kg) | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Modelo | BL120 | Se trata de una serie de | BL200 | Se aplicará el procedimiento siguiente: | BL100 * | BL200 * |
| Ancho, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| En el caso de los vehículos de la categoría M1 y N1 | 528 | 696 | 738 | 1398 | 495 | 739 |
| Duración, E [mm] | 13 + 2,36n | 13 + 2,75n | 13+2,7n | 22+2,78n | 10 + 2,15n | 13 + 2,55n |
| Distancia horizontal del puerto, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distancia vertical del puerto, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| La presión máxima [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4. ¿Qué quieres?5 | 3/4. ¿Qué quieres?5 |
| Cantidad máxima de flujo [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Peso (kg) | 7.2+0.52n | 12.5+0.72n | 13 + 0,75n | 31.8 + 1.73n | 6.5+0.37n | 13 + 0,78n |
