Equipo de intercambiadores de calor Baode Co., Ltd.

|
| Lugar de origen: | China |
| Nombre de la marca: | Baode |
| Certificación: | CCS/UL/CE |
| Número de modelo: | Serie BL210 |
| Cantidad de orden mínima: | 15 unidades |
|---|---|
| Precio: | USD 50-1000per Units |
| Detalles de empaquetado: | Caja de madera contrachapada |
| Tiempo de entrega: | 14-18 días laborables |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 unidades por mes |
| Nombre del producto: | Soldadura soldadura calefacción acero inoxidable cobre soldado placa intercambiador de calor precio | Principales aplicaciones: | refrigerador de aceite de motor de automóvil/intercambiador de calor hidráulico |
|---|---|---|---|
| Material que suelda: | De cobre | Tipo de enfriador de aceite: | Exchanger de calor de placas soldadas de cobre |

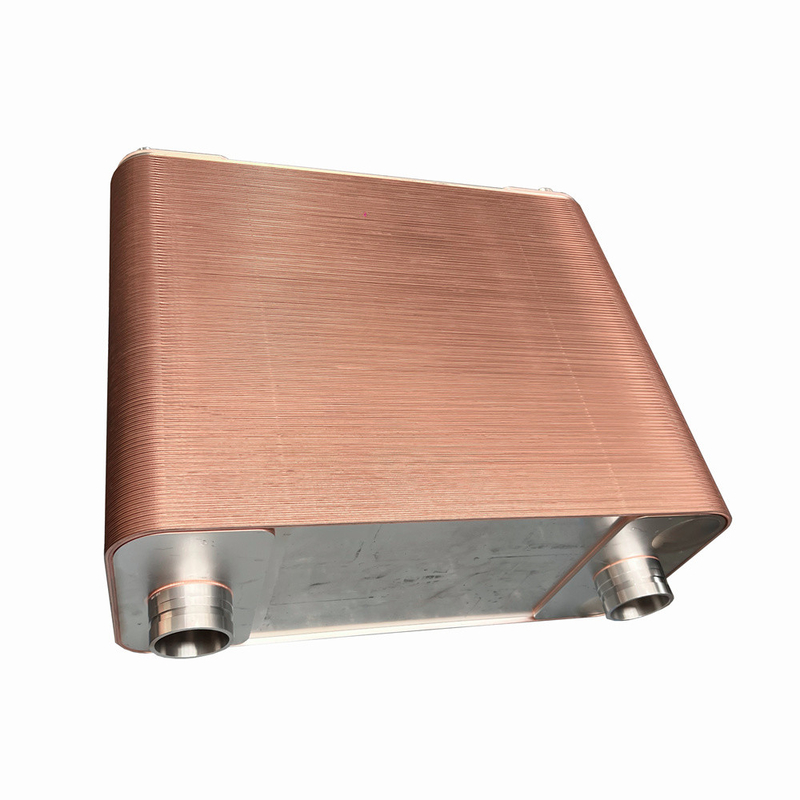

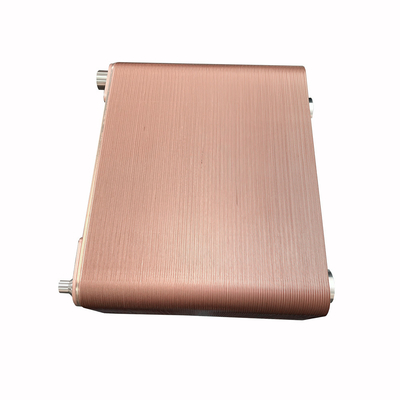

Soldadura soldadura calefacción acero inoxidable cobre soldado placa intercambiador de calor precio
Descripción del producto
Principio de trabajo
La soldadura de las placas de acero inoxidable juntos elimina la necesidad de juntas de sellado y placas de marco grueso.el material de soldadura sella el paqueteLos intercambiadores de calor soldados de Baode se soldan en todos los puntos de contacto, garantizando una óptima eficiencia de transferencia de calor y resistencia a la presión.Como prácticamente todo el material se utiliza para la transferencia de calor, el intercambiador de calor de placa soldada tiene un tamaño muy compacto y tiene un bajo peso y un bajo volumen de retención.El bphe (intercambiador de calor de placas soldadas) consiste en placas de acero inoxidable onduladas finas que se soldan en vacío utilizando cobre como material de soldadura.Para las aplicaciones alimentarias y las aplicaciones que involucran fluidos agresivos, se solicitan unidades de soldadura de níquel.
La estructura interna del intercambiador de calor de placa está compuesta por un grupo de placa y una cáscara.
1Grupo de placas: La parte central del intercambiador de calor de placas es un grupo de placas, que está compuesto por una serie de placas metálicas paralelas a la cáscara.Cada placa del grupo de paneles tiene un borde sellado y un borde abiertoHay una cierta brecha entre las placas, formando un canal de transferencia de calor.
2. Concha: La concha es la concha del grupo de placas circundante, que tiene componentes estructurales como un deflector, una tubería de entrada y salida y un distribuidor de líquidos,utilizado para guiar y distribuir el flujo de líquido
3Sello: El sello es una parte que desempeña un papel de sellado en la interfaz entre el grupo de placas y el caparazón, y asegura que el medio térmico no se escape comprimiendo y fijando el grupo de placas.
En un proceso, dos sustancias fluyen a través de la entrada y salida del intercambiador de calor de placa, respectivamente, y forman un intercambio de calor entre los grupos de placas, logrando así la transferencia de calor.El líquido entra en la carcasa a través del dispositivo de control de flujo de líquidoEn cada canal, el fluido transfiere calor al fluido opuesto durante un proceso de intercambio de calor en la superficie de la placa.El calor se descarga a través del deflector y la tubería de salidaEste ciclo se repite para lograr el propósito de la transferencia de calor.
| Modelo | BL26 |
| Ancho, A [mm] | 111 |
| En el caso de los vehículos de la categoría M1 y N1 | 310 |
| Duración, E [mm] | 10 + 2,36n |
| Distancia horizontal del puerto, C [mm] | 50 |
| Distancia vertical del puerto, D [mm] | 250 |
| La presión máxima [Mpa] | 3 |
| Cantidad máxima de flujo [M3/h] | 8.1 |
| Peso (kg) | 1.3+0.12n |
Modelo
Sección 1
Aplicación
Calentamiento de agua de la piscina: sencillo, fuerte, compacto y
Los intercambiadores de calor de placa soldada de Baode, altamente confiables, están diseñados para recalentar de manera eficiente
y mantener la temperatura del agua en las piscinas de todos
dimensiones y capacidades de una fuente de calor primaria, como
Calderas, instalaciones solares, bombas de calor, etc.
Diseño estándar
Módulo completo empaquetado que incluye:
Intercambiador de calor de placa de acero inoxidable, para funcionar con agua de mar o agua ligeramente corrosiva (balneo-terapia,
agua de manantial termal).
Materiales estándar
Las placas de cubierta: acero inoxidable AISI 316
Conexiones: acero inoxidable AISI 316
Placas de acero inoxidable AISI 316
Materiales de soldadura: cobre
Datos requeridos para la cotización
Para que el representante de Baode pueda hacer una cotización específica, las consultas deben ir acompañadas de los siguientes datos:
las velocidades de flujo o la carga térmica requerida
Programa de temperatura
- las propiedades físicas de los líquidos en cuestión
La presión de trabajo deseada
caída de presión máxima permitida
Tiempo de entrega corto.
Alta calidad
Precio razonable
Fabricado por el cliente
Diseño de conocimientos técnicos y asistencia al cliente
| Modelo | Se trata de la siguiente: | Se trata de una | BL26 | Se trata de un sistema de control de las emisiones. | BL50: el precio de venta de los productos | BL95: el precio de venta de los productos |
| Ancho, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| En el caso de los vehículos de la categoría M1 y N1 | 206 | 310 | 310 | 304 | 525 | 616 |
| Duración, E [mm] | 9+2,3n | 9+2,3n | 10 + 2,36n | 13+2,4n | 10 + 2,35n | 11 + 2,35n |
| Distancia horizontal del puerto, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distancia vertical del puerto, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| La presión máxima [Mpa] | 3 | 3 | 3 | 3/4. ¿Qué quieres?5 | 3/4. ¿Qué quieres?5 | 3/4. ¿Qué quieres?5 |
| Cantidad máxima de flujo [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Peso (kg) | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Modelo | BL120 | Se trata de una serie de | BL200 | Se aplicará el procedimiento siguiente: | BL100 * | BL200 * |
| Ancho, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| En el caso de los vehículos de la categoría M1 y N1 | 528 | 696 | 738 | 1398 | 495 | 739 |
| Duración, E [mm] | 13 + 2,36n | 13 + 2,75n | 13+2,7n | 22+2,78n | 10 + 2,15n | 13 + 2,55n |
| Distancia horizontal del puerto, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distancia vertical del puerto, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| La presión máxima [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4. ¿Qué quieres?5 | 3/4. ¿Qué quieres?5 |
| Cantidad máxima de flujo [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Peso (kg) | 7.2+0.52n | 12.5+0.72n | 13 + 0,75n | 31.8 + 1.73n | 6.5+0.37n | 13 + 0,78n |
