Equipo de intercambiadores de calor Baode Co., Ltd.

|
| Lugar de origen: | porcelana |
| Nombre de la marca: | Baode |
| Certificación: | CCS/UL/CE |
| Número de modelo: | La serie BL30 |
| Cantidad de orden mínima: | 1 unidad |
|---|---|
| Precio: | USD 50-1000per Units |
| Detalles de empaquetado: | Caja de madera contrachapada |
| Tiempo de entrega: | 14-18 días laborables |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000 unidades por mes |
| Nombre del producto: | BL30 Refrigerador de aceite a medida Intercambiador de calor de placa de cobre de alto flujo hidrául | Principales aplicaciones: | refrigerador de aceite de motor de automóvil/intercambiador de calor hidráulico |
|---|---|---|---|
| Material que suelda: | De cobre | Tipo de enfriador de aceite: | Exchanger de calor de placas soldadas de cobre |

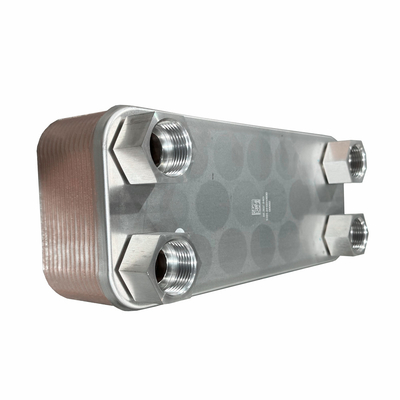

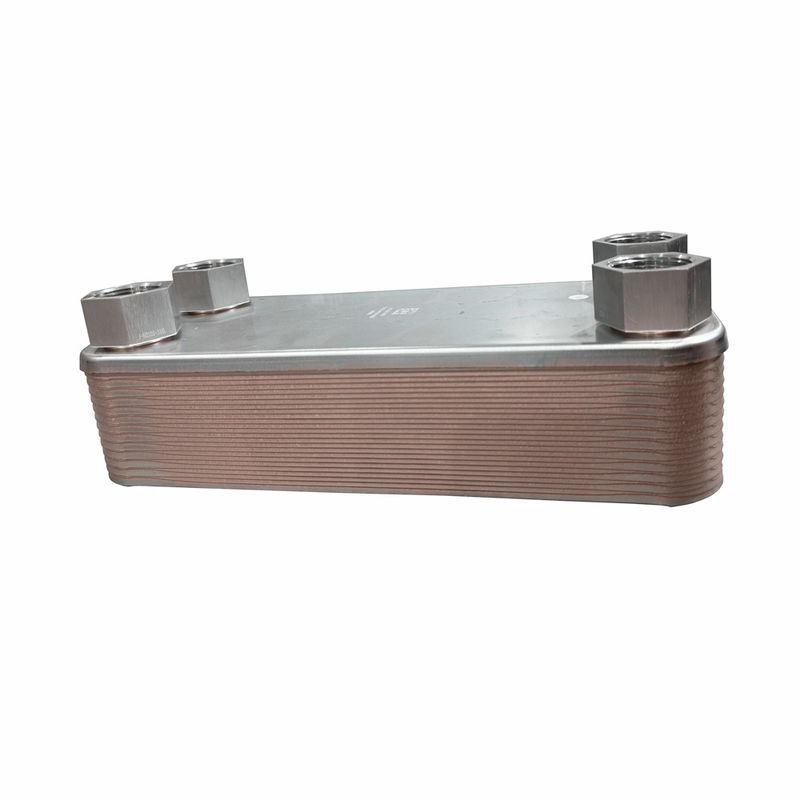

BL30 Refrigerador de aceite a medida Intercambiador de calor de placa de cobre de alto flujo hidráulico
Descripción
Los intercambiadores de calor se utilizan para intercambiar calor entre dos fluidos.
Los componentes de las máquinas de la industria de la construcción ofrecen un alto nivel de eficiencia combinado con dimensiones compactas y bajo peso.
la eficiencia reduce la cantidad de agua de refrigeración necesaria para la transferencia de calor, lo que se traduce en bajos costes operativos.
Características
Las placas y conexiones se fabrican con acero inoxidable AISI 316, soldado al vacío con cobre.
El moldeado especial de las placas produce el flujo turbulento necesario para una transferencia de calor eficaz y proporciona
el intercambiador de calor de placa con un alto nivel de resistencia mecánica.
Detalles de funcionamiento
Mediano
Glicol de agua
Fluidos de funcionamiento de HFC
Agua
Aceite de oliva
Contaminación
La cantidad de partículas en suspensión debe ser inferior a 10 mg/l, tamaño de partícula < 0,6 mm
Las partículas de hilo causan un rápido aumento en las caídas de presión.
Rango de temperatura
10C a 225C (se debe tener en cuenta el punto de congelación y el punto de ebullición)
Presión
Max 45 bar hasta 225C, presión de prueba 60 bar.
Corrosión
Los siguientes límites se refieren a un valor de pH de 7
Cloruro libre. CL2 < 0,5 ppm
Iones de cloruro CL
< 700 ppm a 20 oC
< 200 ppm a 50 oC
Otras limitaciones
PH7 a 10
SULFATO SO4 2-< 100 ppm
[HCO3]/[SO4 2-]>1
Amoniaco, NH3< 10 ppm
Co libre < 10 ppm
Los siguientes iones no son corrosivos en condiciones normales:
Fósforo, nitrato, nitrito, hierro, manganeso, sodio y potasio
Refrigerador de aceite hidráulico, aplicaciones de electricidad y cogeneración, refrigeración de aceite marino, refrigeración de aceite de motor de turbina, automoción,
Construcción, ferrocarriles, industria siderúrgica
Tiempo de entrega corto.
Alta calidad
Precio razonable
Fabricado por el cliente
Diseño de conocimientos técnicos y asistencia al cliente
| Modelo | BL26 |
| Ancho, A [mm] | 111 |
| En el caso de los vehículos de la categoría M1 y N1 | 310 |
| Duración, E [mm] | 10 + 2,36n |
| Distancia horizontal del puerto, C [mm] | 50 |
| Distancia vertical del puerto, D [mm] | 250 |
| La presión máxima [Mpa] | 3 |
| Cantidad máxima de flujo [M3/h] | 8.1 |
| Peso (kg) | 1.3+0.12n |
Modelo
Sección 1
| Modelo | Se trata de la siguiente: | Se trata de una | BL26 | Se trata de un sistema de control de las emisiones. | BL50: el precio de venta de los productos | BL95: el precio de venta de los productos |
| Ancho, A [mm] | 78 | 76 | 111 | 124 | 111 | 191 |
| En el caso de los vehículos de la categoría M1 y N1 | 206 | 310 | 310 | 304 | 525 | 616 |
| Duración, E [mm] | 9+2,3n | 9+2,3n | 10 + 2,36n | 13+2,4n | 10 + 2,35n | 11 + 2,35n |
| Distancia horizontal del puerto, C [mm] | 42 | 42 | 50 | 70 | 50 | 92 |
| Distancia vertical del puerto, D [mm] | 172 | 282 | 250 | 250 | 466 | 519 |
| La presión máxima [Mpa] | 3 | 3 | 3 | 3/4. ¿Qué quieres?5 | 3/4. ¿Qué quieres?5 | 3/4. ¿Qué quieres?5 |
| Cantidad máxima de flujo [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Peso (kg) | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n |
| Modelo | BL120 | Se trata de una serie de | BL200 | Se aplicará el procedimiento siguiente: | BL100 * | BL200 * |
| Ancho, A [mm] | 246 | 307 | 321 | 429 | 248 | 322 |
| En el caso de los vehículos de la categoría M1 y N1 | 528 | 696 | 738 | 1398 | 495 | 739 |
| Duración, E [mm] | 13 + 2,36n | 13 + 2,75n | 13+2,7n | 22+2,78n | 10 + 2,15n | 13 + 2,55n |
| Distancia horizontal del puerto, C [mm] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Distancia vertical del puerto, D [mm] | 456 | 567 | 603 | 1190 | 405 | 631 |
| La presión máxima [Mpa] | 3 | 3 | 2.1 | 1.5 | 3/4. ¿Qué quieres?5 | 3/4. ¿Qué quieres?5 |
| Cantidad máxima de flujo [M3/h] | 42 | 100 | 100 | 300 | 42 | 100 |
| Peso (kg) | 7.2+0.52n | 12.5+0.72n | 13 + 0,75n | 31.8 + 1.73n | 6.5+0.37n | 13 + 0,78n |
