Equipo de intercambiadores de calor Baode Co., Ltd.

|
| Lugar de origen: | China. |
| Nombre de la marca: | Baode |
| Certificación: | CE/UL |
| Número de modelo: | Serie BH60 |
| Cantidad de orden mínima: | 1 Unidad |
|---|---|
| Precio: | USD 300-1000 per Unit |
| Detalles de empaquetado: | Casilla de madera contrachapada |
| Tiempo de entrega: | 14 a 18 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 500 unidades por mes |
| Nombre del producto: | BH60 M3 Gasket Plate Exchanger EPDM Gasket para el agua de calefacción | Aplicación: | Líquido al cambio líquido del calor |
|---|---|---|---|
| Material del marco: | acero al carbono | Material de las placas: | Acero inoxidable, Ti |
| Envase: | Se aplicará el método de ensayo de la NBR/EPDM/VITON. | El poder: | 300 a 800 kW |
| Aplicación práctica: | Calentamiento CIP, templado de vinos |

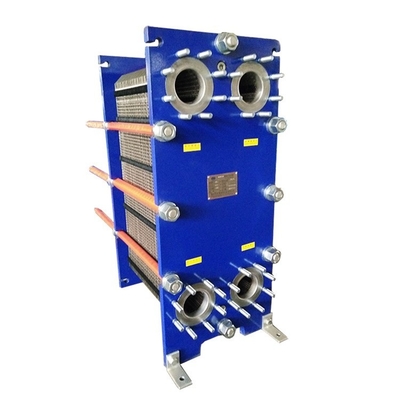

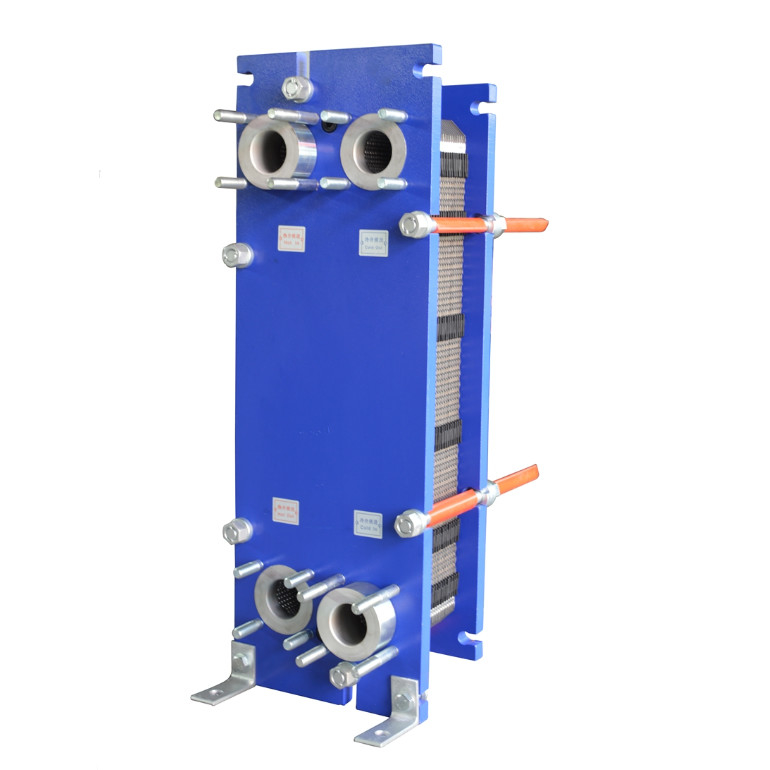

BH60 M3 Gasket Plate Exchanger EPDM Gasket para el agua de calefacción
| Modelo | BH60 | |
| Referencias cruzadas | M6, M6M | |
| Alturas, H [mm] | 920 | 940 |
| Ancho, en W [mm] | 320 | 330 |
| Distancia de la línea de cruce | 500 | 500 |
| Duración máxima estándar, L [mm] | 1500 | 1500 |
| Distancia vertical del puerto, VC [mm] | 640 | 640 |
| Distancia horizontal del puerto, HC [mm] | 140 | 140 |
| Temperatura máxima [°C] | 180 | 180 |
| Presión máxima [barca] | 10 | 16 |
| Tamaño de la brida | DN50/2' | DN50/2' |
| Cantidad máxima de caudal [kg/s] | 16 | |
(Medida en mm, N significa el número de placas)
| Material de las placas | Tipos líquidos adecuados | ||
| Acero inoxidable (AISI304.316, etc.) | Agua pura, agua normal, aceite para comer, aceite mineral | ||
| Ti, Ti-pd | Agua de mar, agua salada, agua mineral | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Ácido sulfúrico diluido, solución orgánica en agua | ||
| ¿ Qué? | Soda cáustica de alta temperatura y concentración | ||
| Las sustancias químicas que pueden utilizarse para la fabricación de los productos enumerados en el anexo I del Reglamento (CE) n.o 1907/2006 son: | Concentración Ácido sulfúrico, ácido clorhídrico, ácido fosfórico | ||
| Material de las juntas | Temperatura de funcionamiento ° C | Tipos líquidos adecuados | |
| El NBR | -15 °C hasta +135 °C | Agua, agua de mar, aceite mineral, agua salada | |
| El EPDM | -25 °C hasta +180 °C | Agua caliente, vapor, ácido, alcalino | |
| F26: el número de unidades | -55 °C a +230 °C | Ácido, alcalino | |
| TPF | -0 ~ + 160° C | Ácido altamente concentrado, álcali, aceite de alta temperatura, vapor | |
Aplicaciones
Funciones generales de calefacción y refrigeración.
Diseño estándar
El intercambiador de calor de la placa consiste en un paquete de placas de metal corrugado con orificios para el paso de los dos fluidos
El paquete de placas se ensambla entre una placa de marco fijo y una placa de presión móvil y se comprime mediante tornillos de apretamiento.Las placas están equipadas con una junta que sella el canal de interpolación y dirige los fluidos en canales alternativosEl número de placas está determinado por el caudal, las propiedades físicas de los fluidos, la caída de presión y el programa de temperatura.
Las ondulaciones de las placas promueven la turbulencia del fluido y sostienen las placas contra la presión diferencial.La placa de marco y la placa de presión están suspendidas de una barra de carga superior y situadas por una barra de guía inferiorLas conexiones se encuentran en la placa del marco o, si uno o ambos fluidos hacen más de un paso dentro de la unidad, en el marco y las placas de presión.
Capacidades típicas
Cantidad de flujo de líquido
Hasta 16 kg/s (250 gpm), según el medio, permitido
Caída de presión y programa de temperatura.
Calentamiento de agua por vapor
Entre 300 y 800 kW
Principio de trabajo
Se forman canales entre las placas y los puertos de las esquinas están dispuestos de modo que los dos medios fluyen a través de canales alternos.y el flujo completo de contracorriente se crea para la mayor eficiencia posibleLa ondulación de las placas proporciona el paso entre las placas, sostiene cada placa contra la adyacente y aumenta la turbulencia, lo que resulta en una transferencia de calor eficiente.
Industria alimentaria:Pasteurizar leche, Pasteurizar leche y bebidas, Temperar vino, Tratamiento de agua embotellada, CIP (Limpieza en el lugar)
calefacción, agua de ósmosis inversa.
Aplicación marina:Refrigeración central de los motores o turbinas principales o auxiliares, refrigeración con aceite lubricante, refrigeración de agua circulante para los cilindros de refrigeración, pistones, boquillas de inyección, refrigeración con aceite de Baoder,Aceite de compresor y otros lubricantes, Precalentamiento del aceite de lubricación y del combustible pesado, Precalentamiento del agua de mar para la producción de agua dulce, Recuperación de calor, Intercambio de calor para aire acondicionado de las cabinas de pasajeros y espacios de carga
Las demás:Cambio climático, industria química, energía renovable, energía renovable
Tiempo de entrega corto.
Alta calidad
Precio razonable
Fabricado por el cliente
Diseño de conocimientos técnicos y asistencia al cliente
Certificado por ISO9001, CE, UL, WRAS, ROHS, CCS, etc.
