Equipo de intercambiadores de calor Baode Co., Ltd.

|
| Lugar de origen: | China. |
| Nombre de la marca: | Baode |
| Certificación: | CE/UL |
| Número de modelo: | Serie BH100 |
| Cantidad de orden mínima: | 1 Unidad |
|---|---|
| Precio: | USD 300-1000 per Unit |
| Detalles de empaquetado: | Casilla de madera contrachapada |
| Tiempo de entrega: | 14 a 18 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 500 unidades por mes |
| Nombre del producto: | BH100 Intercambiador de calor de placa de juntas de acero inoxidable para sistema de enfriamiento de | Aplicación: | Líquido al cambio líquido del calor |
|---|---|---|---|
| Material del marco: | acero al carbono | Material de las placas: | Acero inoxidable, Ti |
| Envase: | Se aplicará el método de ensayo de la NBR/EPDM/VITON. | El poder: | 300 a 800 kW |
| Aplicación práctica: | Calentamiento CIP, templado de vinos |

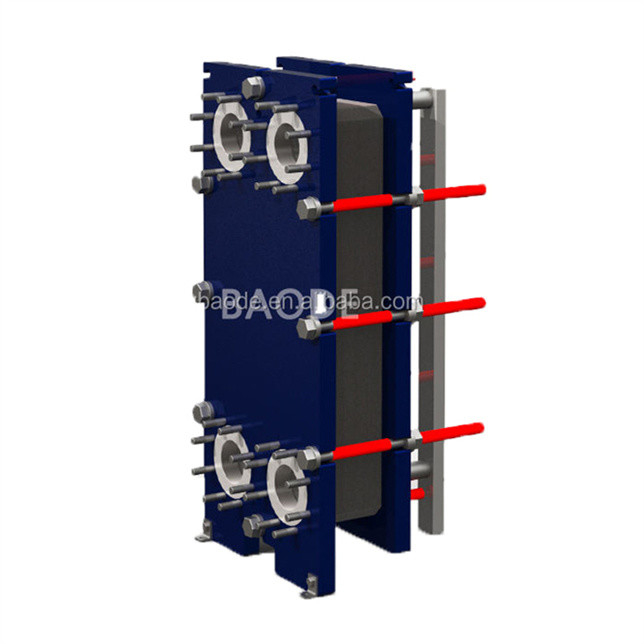

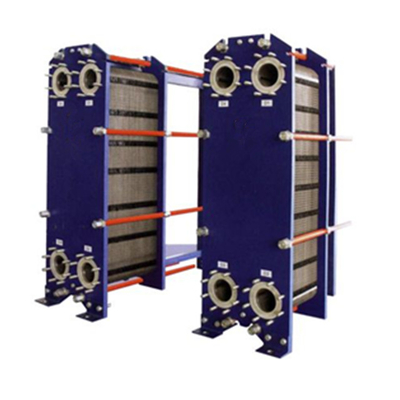

BH100 Intercambiador de calor de placa de juntas de acero inoxidable para sistema de enfriamiento de agua de mar
El intercambiador de calor de placa de junta es el equipo ideal para el intercambio de calor líquido-líquido y líquido-vapor.Es un nuevo tipo de intercambiador de calor de alta eficiencia hecho de una serie de láminas de metal con una cierta forma corrugadaLa estructura única hace que sea una buena ventaja en muchos tipos de intercambiadores de calor.
Principio estructural
El intercambiador de calor de placa extraíble está hecho de muchas hojas onduladas estampadas en un cierto intervalo, selladas alrededor por juntas y superpuestas por el marco y la espiral de compresión.Los cuatro orificios de las esquinas de la placa y la junta forman un tubo de distribución de fluidos y un tubo de recolección, y al mismo tiempo separar razonablemente los fluidos calientes y fríos, para que fluyan en el canal de flujo a ambos lados de cada placa, y llevar a cabo el intercambio de calor a través de la placa.
Principio de trabajo
El refrigerador de placa es un intercambiador de calor hecho de una placa metálica delgada prensada en una placa de intercambio de calor con una cierta forma ondulada, y luego apilada y sujetada por pinzas y pernos.Se forma un canal delgado rectangular entre las diferentes placasEl fluido de trabajo fluye a través de un canal estrecho y sinuoso formado entre las dos placas.Los fluidos calientes y fríos pasan por el camino de flujo sucesivamente, y hay una placa divisoria en el medio para separar los fluidos, y el calor se transfiere a través de la placa.
Su estructura y el principio de transferencia de calor determinan que tiene las características de estructura compacta, pequeña huella, alta eficiencia de transferencia de calor, gran flexibilidad operativa,amplia gama de aplicaciones, baja pérdida de calor, instalación y limpieza convenientes.
| Modelo | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | |
| Referencias cruzadas | M10M, M10B | |
| Alturas, H [mm] | 1084 | 1084 |
| Ancho, en W [mm] | 470 | 470 |
| Distancia de la línea de cruce | 700 | 700 |
| Duración máxima estándar, L [mm] | 2300 | 2300 |
| Distancia vertical del puerto, VC [mm] | 719 | 719 |
| Distancia horizontal del puerto, HC [mm] | 225 | 225 |
| Temperatura máxima [°C] | 180 | 180 |
| Presión máxima [barca] | 10 | 16 |
| Tamaño de la brida | DN100/4' | DN0100/4' |
| Cantidad máxima de caudal [kg/s] | 50 | |
(Medida en mm, N significa el número de placas)
| Material de las placas | Tipos líquidos adecuados | ||
| Acero inoxidable (AISI304.316, etc.) | Agua pura, agua normal, aceite para comer, aceite mineral | ||
| Ti, Ti-pd | Agua de mar, agua salada, agua mineral | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Ácido sulfúrico diluido, solución orgánica en agua | ||
| ¿ Qué? | Soda cáustica de alta temperatura y concentración | ||
| Las sustancias químicas que pueden utilizarse para la fabricación de los productos enumerados en el anexo I del Reglamento (CE) n.o 1907/2006 son: | Concentración Ácido sulfúrico, ácido clorhídrico, ácido fosfórico | ||
| Material de las juntas | Temperatura de funcionamiento ° C | Tipos líquidos adecuados | |
| El NBR | -15 °C hasta +135 °C | Agua, agua de mar, aceite mineral, agua salada | |
| El EPDM | -25 °C hasta +180 °C | Agua caliente, vapor, ácido, alcalino | |
| F26: el número de unidades | -55 °C a +230 °C | Ácido, alcalino | |
| TPF | -0 ~ + 160° C | Ácido altamente concentrado, álcali, aceite de alta temperatura, vapor | |
El intercambiador de calor de placas de juntas, con su diseño único y su rendimiento eficiente, se ha utilizado ampliamente en diversos campos industriales y civiles.ligero y fácil de mantener, lo que la convierte en líder en tecnología moderna de transferencia de calor.
La característica más importante del intercambiador de calor de placa de junta es su alta eficiencia.que mejora en gran medida la eficiencia de transferencia de calorAl mismo tiempo, debido al estado turbulento del fluido, el proceso de transferencia de calor es más eficiente.
