Equipo de intercambiadores de calor Baode Co., Ltd.

|
| Lugar de origen: | China. |
| Nombre de la marca: | Baode |
| Certificación: | CE/UL |
| Número de modelo: | Serie BH100 |
| Cantidad de orden mínima: | 1 Unidad |
|---|---|
| Precio: | USD 300-1000 per Unit |
| Detalles de empaquetado: | Casilla de madera contrachapada |
| Tiempo de entrega: | 14 a 18 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 500 unidades por mes |
| Nombre del producto: | BH100 Placa de acero inoxidable y el marco de refrigeración líquida intercambiador de calor de la pl | Aplicación: | Líquido al cambio líquido del calor |
|---|---|---|---|
| Material del marco: | acero al carbono | Material de las placas: | Acero inoxidable, Ti |
| Envase: | Se aplicará el método de ensayo de la NBR/EPDM/VITON. | El poder: | 300 a 800 kW |
| Aplicación práctica: | Calentamiento CIP, templado de vinos |

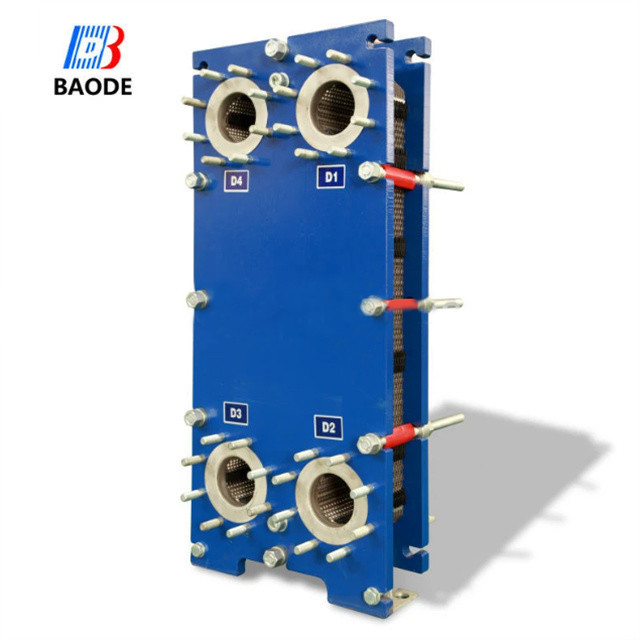

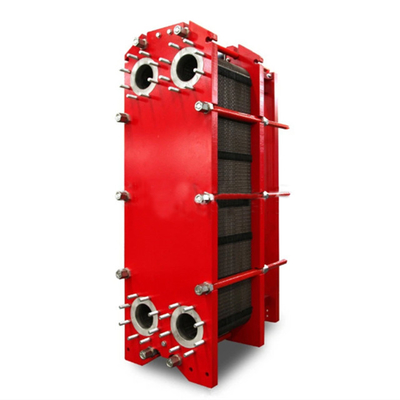

BH100 Placa de acero inoxidable y el marco de refrigeración líquida intercambiador de calor de la placa de gasket intercambiador de calor con alto estándar
El intercambiador de calor de placa de juntas es un tipo de intercambiador de calor. Se caracteriza por un alto coeficiente de transferencia de calor; fácil de reparar y limpiar; bajo coeficiente de incrustación; estructura compacta, pequeña huella,peso ligero; Fácil de cambiar el área de transferencia de calor o la combinación de procesos; La diferencia de temperatura final es pequeña.
Introducción
Está hecho de un montón de hoja ondulada estampada en un cierto intervalo, sellada por juntas alrededor, y superpuesta por el marco y la espiral de compresión,los cuatro agujeros de las esquinas de la placa y la junta formaron un tubo de distribución de fluidos y un tubo de recolección, separando razonablemente el fluido caliente y frío, de modo que fluya en el canal de flujo a ambos lados de cada placa, a través de la placa para el intercambio de calor.
Principio de trabajo
El intercambiador de calor de placa de junta se compone de un conjunto de placas metálicas con cuatro agujeros en las esquinas de la placa para que pasen medios calientes y fríos.La placa A y la placa B están dispuestas alternativamente, se forma un canal de red entre las placas, y la almohadilla de sellado sella los medios calientes y fríos en el intercambiador de calor, al tiempo que separa razonablemente los medios calientes y fríos sin mezclar.En el canal, el flujo de fluido frío y caliente a intervalos, puede ser contracorriente o a lo largo del flujo según la necesidad, en el proceso de flujo del fluido frío y caliente a través del intercambio de calor de la pared,para lograr el efecto deseado.
| Modelo | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | |
| Referencias cruzadas | M10M, M10B | |
| Alturas, H [mm] | 1084 | 1084 |
| Ancho, en W [mm] | 470 | 470 |
| Distancia de la línea de cruce | 700 | 700 |
| Duración máxima estándar, L [mm] | 2300 | 2300 |
| Distancia vertical del puerto, VC [mm] | 719 | 719 |
| Distancia horizontal del puerto, HC [mm] | 225 | 225 |
| Temperatura máxima [°C] | 180 | 180 |
| Presión máxima [barca] | 10 | 16 |
| Tamaño de la brida | DN100/4' | DN0100/4' |
| Cantidad máxima de caudal [kg/s] | 50 | |
(Medida en mm, N significa el número de placas)
| Material de las placas | Tipos líquidos adecuados | ||
| Acero inoxidable (AISI304.316, etc.) | Agua pura, agua normal, aceite para comer, aceite mineral | ||
| Ti, Ti-pd | Agua de mar, agua salada, agua mineral | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Ácido sulfúrico diluido, solución orgánica en agua | ||
| ¿ Qué? | Soda cáustica de alta temperatura y concentración | ||
| Las sustancias químicas que pueden utilizarse para la fabricación de los productos enumerados en el anexo I del Reglamento (CE) n.o 1907/2006 son: | Concentración Ácido sulfúrico, ácido clorhídrico, ácido fosfórico | ||
| Material de las juntas | Temperatura de funcionamiento ° C | Tipos líquidos adecuados | |
| El NBR | -15 °C hasta +135 °C | Agua, agua de mar, aceite mineral, agua salada | |
| El EPDM | -25 °C hasta +180 °C | Agua caliente, vapor, ácido, alcalino | |
| F26: el número de unidades | -55 °C a +230 °C | Ácido, alcalino | |
| TPF | -0 ~ + 160° C | Ácido altamente concentrado, álcali, aceite de alta temperatura, vapor | |
El intercambiador de calor de placas de juntas, con su diseño único y su rendimiento eficiente, se ha utilizado ampliamente en diversos campos industriales y civiles.ligero y fácil de mantener, lo que la convierte en líder en tecnología moderna de transferencia de calor.
La característica más importante del intercambiador de calor de placa de junta es su alta eficiencia.que mejora en gran medida la eficiencia de transferencia de calorAl mismo tiempo, debido al estado turbulento del fluido, el proceso de transferencia de calor es más eficiente.
