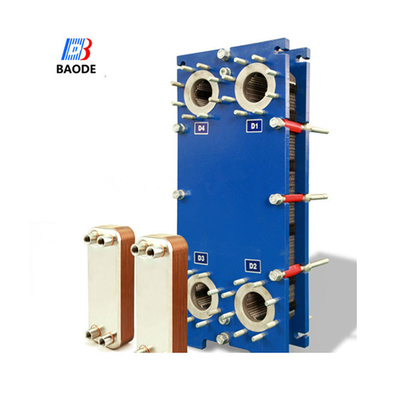

Intercambiador de calor estándar de acero inoxidable NBR Intercambiador de calor de placa de juntas

Acero inoxidable AISI316 Placas NBR

(Medida en mm, N significa el número de placas)

Diseño estándar
El intercambiador de calor de la placa consiste en un paquete de placas de metal corrugado con orificios para el paso de los dos fluidos

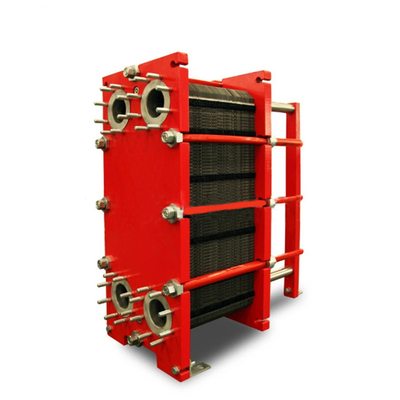

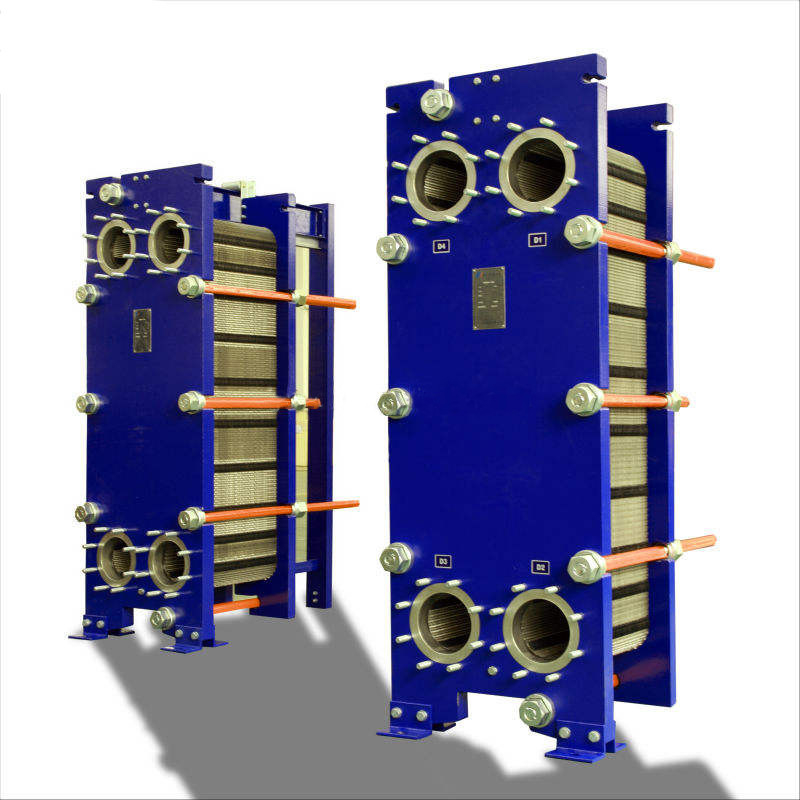

El paquete de placas se ensambla entre una placa de marco fijo y una placa de presión móvil y se comprime mediante tornillos de apretamiento.Las placas están equipadas con una junta que sella el canal de interpolación y dirige los fluidos en canales alternativosEl número de placas está determinado por el caudal, las propiedades físicas de los fluidos, la caída de presión y el programa de temperatura.
Las ondulaciones de las placas promueven la turbulencia del fluido y sostienen las placas contra la presión diferencial.La placa de marco y la placa de presión están suspendidas de una barra de carga superior y situadas por una barra de guía inferiorLas conexiones se encuentran en la placa del marco o, si uno o ambos fluidos hacen más de un paso dentro de la unidad, en el marco y las placas de presión.

Capacidades típicas
Cantidad de flujo de líquido
Hasta 16 kg/s (250 gpm), según el medio, permitido
Caída de presión y programa de temperatura.
Calentamiento de agua por vapor
Entre 300 y 800 kW

Principio de trabajo
Se forman canales entre las placas y los puertos de las esquinas están dispuestos de modo que los dos medios fluyen a través de canales alternos.y el flujo completo de contracorriente se crea para la mayor eficiencia posibleLa ondulación de las placas proporciona el paso entre las placas, sostiene cada placa contra la adyacente y aumenta la turbulencia, lo que resulta en una transferencia de calor eficiente.
Ventajas del intercambiador de calor de placas de juntas Baode
* Menos espacio& más eficiente
BaodePlacas de juntasintercambiador de calorCon los diseños compactos sólo necesitan 22~50% menos espacio en el sistema que un intercambiador de calor de cáscara y tubo comparable.Sólo necesitas bombas más pequeñas que consuman menos energía..

*Seis veces más eficiente que el intercambiador de calor de concha y tubo.
Comparado con el intercambiador de calor de tubo de cáscara, BaodeEnvaseintercambiador de calor de placas/Intercambiador de calor de marco y placaEl patrón especial de la placa de cartón ondulado crea un alto nivel de turbulencia que,en combinación con el bajo volumen de líquido y los altos valores de transferencia de calorEsto facilita el control de la calefacción o refrigeración.

*Fácil mantenimiento
Cuando la limpieza es necesaria,un intercambiador de calor de placas de juntasSe puede abrir fácilmente, dando acceso a las superficies de las placas, utilizar agua a presión o cierto líquido para limpiar.
