Equipo de intercambiadores de calor Baode Co., Ltd.

|
| Lugar de origen: | China. |
| Nombre de la marca: | Baode |
| Certificación: | CE/UL |
| Número de modelo: | Serie SH60 |
| Cantidad de orden mínima: | 1 Unidad |
|---|---|
| Precio: | USD 300-1000 per Unit |
| Detalles de empaquetado: | Cuadro de madera contrachapada |
| Tiempo de entrega: | 14 a 18 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 500 unidades/unidades por mes |
| Nombre del producto: | Intercambiador de calor de placas de juntas de la serie SH60 10/16 bar 20 kg/s para calefacción de v | Aplicación: | Calefacción de vapor |
|---|---|---|---|
| Material del marco: | Acero de carbono | Material de las placas: | AISI 316L/304/NI/TI, incluidas las especificaciones técnicas |
| Junta: | Se aplicará el método de ensayo de la NBR/EPDM/VITON. | Tipo de intercambiador de calor: | Tipo de marco y placa |

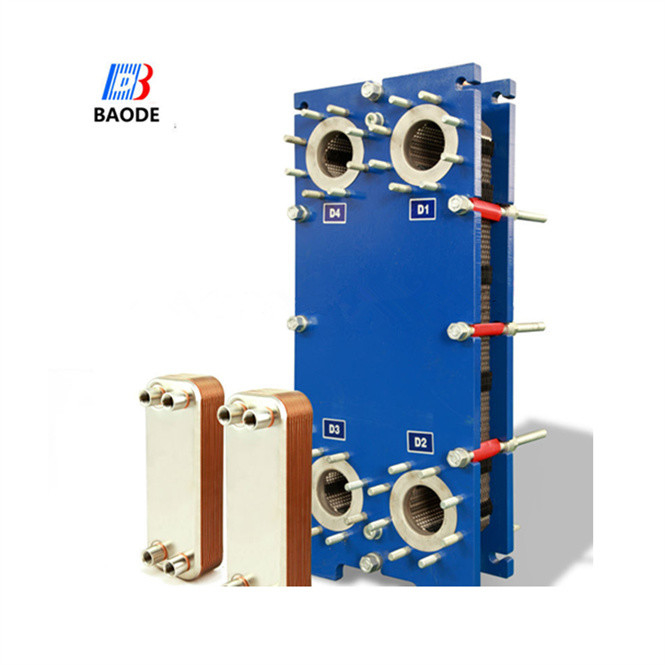

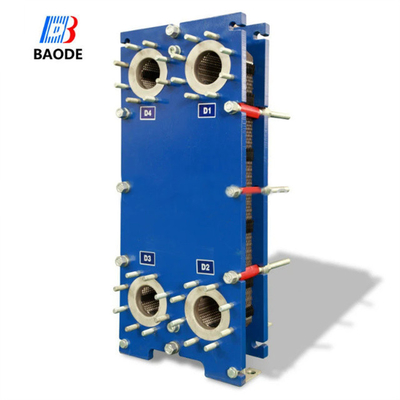

Intercambiador de calor de placas de juntas de la serie SH60 10/16 bar 20 kg/s para calefacción de vapor HVAC
| Modelo | SH60 | |
| Referencias cruzadas | T6M | |
| Alturas, H [mm] | 704 | 704 |
| Ancho, en W [mm] | 400 | 410 |
| Distancia de la línea de cruce | 530 | 540 |
| Duración máxima estándar, L [mm] | 1430 | 1440 |
| Distancia vertical del puerto, VC [mm] | 380 | 380 |
| Distancia horizontal del puerto, HC [mm] | 203 | 203 |
| Temperatura máxima [°C] | 180 | 180 |
| Presión máxima [barca] | 16 | 20.6 |
| Tamaño de la brida | DN65/2' | DN65/2' |
| Cantidad máxima de caudal [kg/s] | 20 | |
(Medida en mm, N significa el número de placas)
| Material de las placas | Tipos líquidos adecuados | ||
| Acero inoxidable (AISI304.316, etc.) | Agua pura, agua normal, aceite para comer, aceite mineral | ||
| Ti, Ti-pd | Agua de mar, agua salada, agua mineral | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Ácido sulfúrico diluido, solución orgánica en agua | ||
| ¿ Qué? | Soda cáustica de alta temperatura y concentración | ||
| Las sustancias químicas que pueden utilizarse para la fabricación de los productos enumerados en el anexo I del Reglamento (CE) n.o 1907/2006 son: | Concentración Ácido sulfúrico, ácido clorhídrico, ácido fosfórico | ||
| Material de las juntas | Temperatura de funcionamiento ° C | Tipos líquidos adecuados | |
| El NBR | -15 °C hasta +135 °C | Agua, agua de mar, aceite mineral, agua salada | |
| El EPDM | -25 °C hasta +180 °C | Agua caliente, vapor, ácido, alcalino | |
| F26: el número de unidades | -55 °C a +230 °C | Ácido, alcalino | |
| TPF | -0 ~ + 160° C | Ácido altamente concentrado, álcali, aceite de alta temperatura, vapor | |
Baode marco y el intercambiador de calor de placa es la marca No.1 China en la industria de intercambiadores de calor de placa.El intercambiador de calor de placa consiste en un paquete de placas de metal ondulado con orificios para el paso de los dos fluidos entre los cuales se llevará a cabo la transferencia de calorEl paquete de placas se ensambla entre una placa de marco fijo y una placa de presión móvil y se comprime mediante tornillos de apretamiento.Las placas están equipadas con una junta que sella el canal entre las placas y dirige los fluidos en canales alternativosEl número de placas está determinado por el caudal, las propiedades físicas de los fluidos, la caída de presión y el programa de temperatura.Las ondulaciones de las placas promueven la turbulencia del fluido y apoyan las placas contra la presión diferencialLa placa de marco y la placa de presión están suspendidas de una barra de carga superior y situadas por una barra de guía inferior, ambas fijadas a una columna de apoyo.Las conexiones se encuentran en la placa del marco o, si uno o ambos fluidos hacen más de un solo paso dentro de la unidad, en el marco y en las placas de presión.
Principio de trabajo
Los canales se forman entre las placas y los puertos de las esquinas están dispuestos de modo que los dos medios fluyen a través de canales alternos.y el flujo completo de contracorriente se califica para obtener la mayor eficiencia posibleLa ondulación de las placas proporciona el paso entre las placas, sostiene cada placa contra la adyacente y aumenta la turbulencia, lo que resulta en una transferencia de calor eficiente.
Tiempo de entrega corto.
Alta calidad
Precio razonable
Fabricado por el cliente
Diseño de conocimientos técnicos y asistencia al cliente
