(Medida en mm, N significa el número de placas)

Diseño estándar

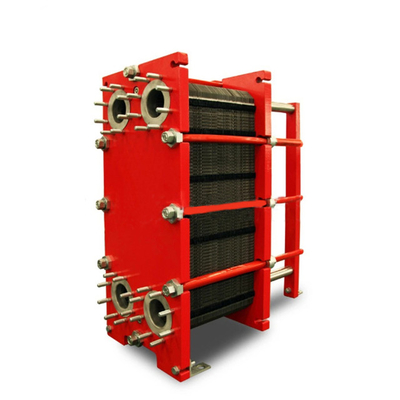

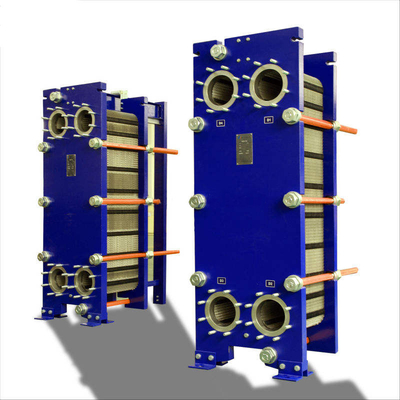

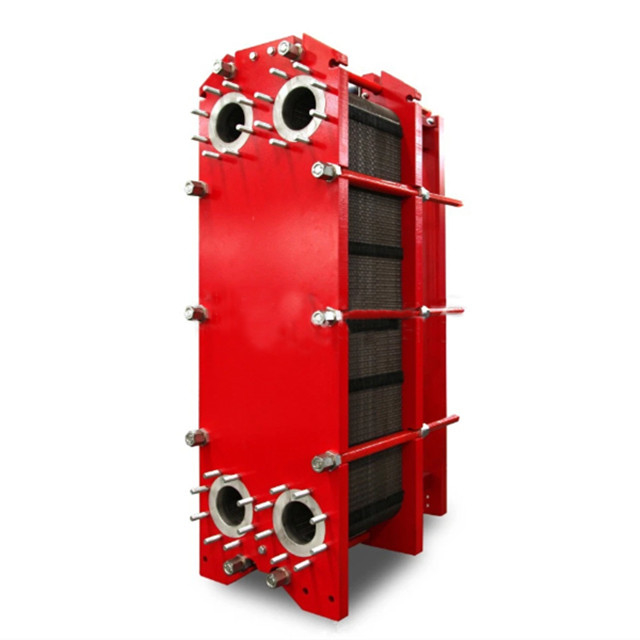

El intercambiador de calor de la placa consiste en un paquete de placas de metal corrugado con orificios para el paso de los dos fluidos
El paquete de placas se ensambla entre una placa de marco fijo y una placa de presión móvil y se comprime mediante tornillos de apretamiento.Las placas están equipadas con una junta que sella el canal de interpolación y dirige los fluidos en canales alternativosEl número de placas está determinado por el caudal, las propiedades físicas de los fluidos, la caída de presión y el programa de temperatura.
Las ondulaciones de las placas promueven la turbulencia del fluido y sostienen las placas contra la presión diferencial.La placa de marco y la placa de presión están suspendidas de una barra de carga superior y situadas por una barra de guía inferiorLas conexiones se encuentran en la placa del marco o, si uno o ambos fluidos hacen más de un paso dentro de la unidad, en el marco y las placas de presión.

Capacidades típicas
Cantidad de flujo de líquido
Hasta 16 kg/s (250 gpm), según el medio, permitido
Caída de presión y programa de temperatura.
Calentamiento de agua por vapor
Entre 300 y 800 kW

Principio de trabajo
Se forman canales entre las placas y los puertos de las esquinas están dispuestos de modo que los dos medios fluyen a través de canales alternos.y el flujo completo de contracorriente se crea para la mayor eficiencia posibleLa ondulación de las placas proporciona el paso entre las placas, sostiene cada placa contra la adyacente y aumenta la turbulencia, lo que resulta en una transferencia de calor eficiente.
Industria alimentaria: Pastorización de leche, Pastorización de leche y bebidas, Temperado de vino, Tratamiento de agua embotellada, Calentamiento CIP (Limpieza en el lugar), Agua de ósmosis inversa.
Aplicación en el mar: Refrigeración central de los motores o turbinas principales o auxiliares, refrigeración con aceite lubricante, refrigeración de agua circulante para los cilindros de refrigeración, pistones, boquillas de inyección, refrigeración con aceite de Baoder,Aceite de compresor y otros lubricantes, Precalentamiento del aceite de lubricación y del aceite de combustible pesado, Precalentamiento del agua de mar para la producción de agua dulce, Recuperación de calor, Intercambio de calor para aire acondicionado de las cabinas de pasajeros y espacios de carga
Las demás: Cambio climático, industria química, energía renovable, energía renovable
Tiempo de entrega corto.
Alta calidad
Precio razonable
Fabricado por el cliente
Diseño de conocimientos técnicos y asistencia al cliente

Certificado por ISO9001, CE, UL, WRAS, ROHS, CCS, etc.
