Equipo de intercambiadores de calor Baode Co., Ltd.

|
| Lugar de origen: | China |
| Nombre de la marca: | Baode |
| Certificación: | CE/UL |
| Número de modelo: | Serie BH100 |
| Cantidad de orden mínima: | Unidad |
|---|---|
| Precio: | USD 300-1000 per Unit |
| Detalles de empaquetado: | caja de madera contrachapada |
| Tiempo de entrega: | 14 a 18 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 500 unidades por mes |
| Nombre del producto: | BH100 Intercambiador de calor de placa de acero inoxidable de junta de titanio Intercambiador de cal | Aplicación: | Líquido al cambio líquido del calor |
|---|---|---|---|
| Material del marco: | Acero de carbono | Material de las placas: | Acero inoxidable, Ti |
| Envase: | Se aplicará el método de ensayo de la NBR/EPDM/VITON. | El poder: | 300 a 800 kW |
| Aplicación práctica: | Calentamiento CIP, templado de vinos |

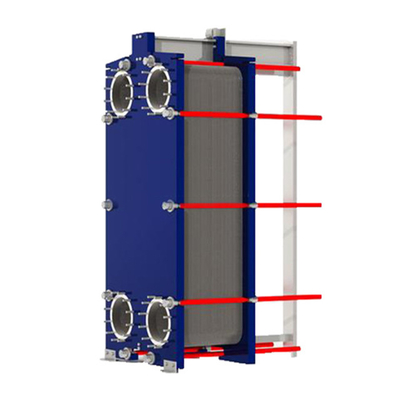

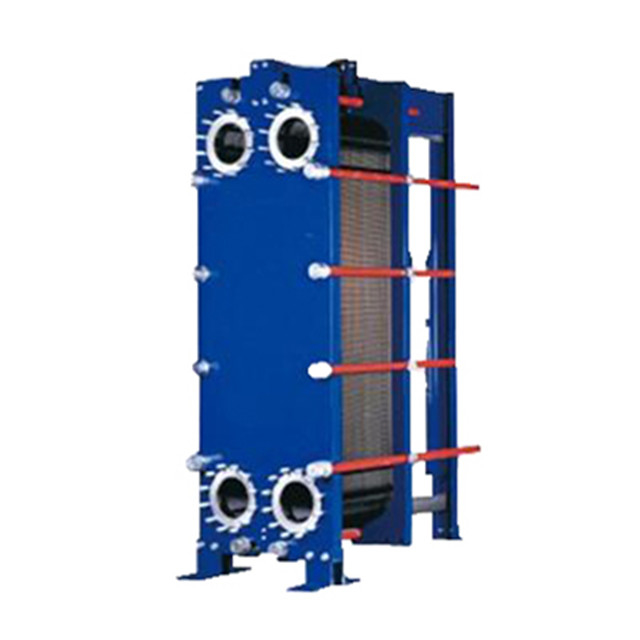

BH100 Intercambiador de calor de placa de acero inoxidable de junta de titanio Intercambiador de calor de placa de junta para enfriamiento de agua de mar
Un intercambiador de calor de placa de junta, también conocido como intercambiador de calor de placa, es un dispositivo de intercambio de calor eficiente y compacto.Consiste en una serie de placas paralelas que se mantienen juntas por un dispositivo de sujeción para formar un canal cerrado de intercambio de calorSu principio de funcionamiento se refleja principalmente en su diseño único de la placa y en el proceso de transferencia de calor.
El núcleo de un intercambiador de calor de placa es su placa, que generalmente está hecha de un material que es resistente a la corrosión y tiene un buen rendimiento de transferencia de calor, como acero inoxidable o aleación de titanio.Cada placa está diseñada con un canal de flujo para que el fluido forme un flujo laminar delgado a medida que pasa a travésCuando dos fluidos de temperaturas diferentes fluyen a través de estas placas, el calor se transfiere del fluido de temperatura más alta al fluido de temperatura más baja.lograr el intercambio de calor.
El diseño del intercambiador de calor de placa hace que los dos fluidos estén completamente aislados, evitando la mezcla entre diferentes fluidos y garantizando la fiabilidad del proceso.debido a su estructura compacta y rendimiento eficiente de transferencia de calor, los intercambiadores de calor de placa se han utilizado ampliamente en muchos campos, como calefacción, refrigeración, recuperación de calor de desechos industriales, etc.
En el funcionamiento real, las ventajas del intercambiador de calor de placas de junta también son muy obvias.el mantenimiento del equipo es simple y rápidoAl mismo tiempo, debido a su rendimiento eficiente de transferencia de calor y baja pérdida de resistencia, la eficiencia energética se mejora en gran medida y se reduce el coste operativo.
| Modelo | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | |
| Referencias cruzadas | M10M, M10B | |
| Alturas, H [mm] | 1084 | 1084 |
| Ancho, en W [mm] | 470 | 470 |
| Distancia de la línea de cruce | 700 | 700 |
| Duración máxima estándar, L [mm] | 2300 | 2300 |
| Distancia vertical del puerto, VC [mm] | 719 | 719 |
| Distancia horizontal del puerto, HC [mm] | 225 | 225 |
| Temperatura máxima [°C] | 180 | 180 |
| Presión máxima [barca] | 10 | 16 |
| Tamaño de la brida | DN100/4' | DN0100/4' |
| Cantidad máxima de caudal [kg/s] | 50 | |
(Medida en mm, N significa el número de placas)
| Material de las placas | Tipos líquidos adecuados | ||
| Acero inoxidable (AISI304.316, etc.) | Agua pura, agua normal, aceite para comer, aceite mineral | ||
| Ti, Ti-pd | Agua de mar, agua salada, agua mineral | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Ácido sulfúrico diluido, solución orgánica en agua | ||
| ¿ Qué? | Soda cáustica de alta temperatura y concentración | ||
| Las sustancias químicas que pueden utilizarse para la fabricación de los productos enumerados en el anexo I del Reglamento (CE) n.o 1907/2006 son: | Concentración Ácido sulfúrico, ácido clorhídrico, ácido fosfórico | ||
| Material de las juntas | Temperatura de funcionamiento ° C | Tipos líquidos adecuados | |
| El NBR | -15 °C hasta +135 °C | Agua, agua de mar, aceite mineral, agua salada | |
| El EPDM | -25 °C hasta +180 °C | Agua caliente, vapor, ácido, alcalino | |
| F26: el número de unidades | -55 °C a +230 °C | Ácido, alcalino | |
| TPF | -0 ~ + 160° C | Ácido altamente concentrado, álcali, aceite de alta temperatura, vapor | |
El intercambiador de calor de placas de juntas, con su diseño único y su rendimiento eficiente, se ha utilizado ampliamente en diversos campos industriales y civiles.ligero y fácil de mantener, lo que la convierte en líder en tecnología moderna de transferencia de calor.
La característica más importante del intercambiador de calor de placa de junta es su alta eficiencia.que mejora en gran medida la eficiencia de transferencia de calorAl mismo tiempo, debido al estado turbulento del fluido, el proceso de transferencia de calor es más eficiente.
