Exchanger de calor de acero inoxidable para centrales eléctricas

Exchanger de calor de acero inoxidable para centrales eléctricas

(Medida en mm, N significa el número de placas)

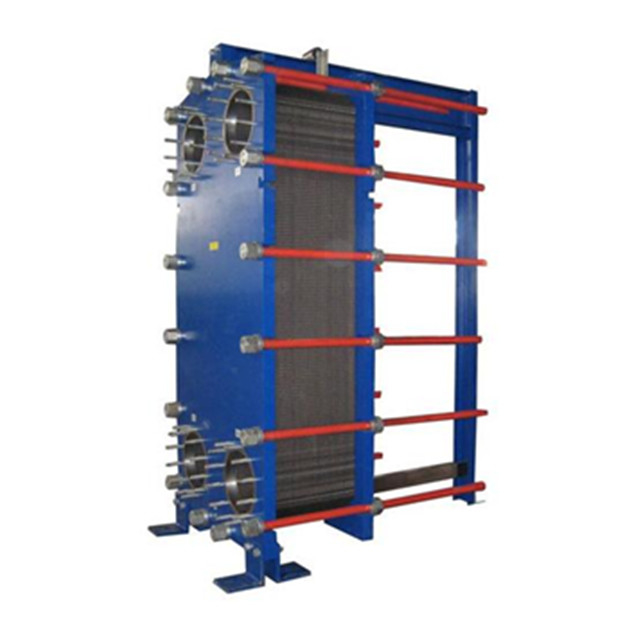

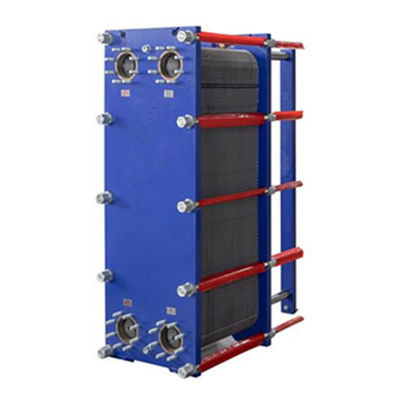

El intercambiador de calor Baode es la marca China número uno en intercambiadores de calor de placa gaslekt.El intercambiador de calor de placa consiste en un paquete de placas de metal ondulado con orificios para el paso de los dos fluidos entre los cuales se llevará a cabo la transferencia de calorEl paquete de placas se ensambla entre una placa de marco fijo y una placa de presión móvil y se comprime mediante tornillos de apretamiento.Las placas están equipadas con una junta que sella el canal entre las placas y dirige los fluidos en canales alternativosEl número de placas está determinado por el caudal, las propiedades físicas de los fluidos, la caída de presión y el programa de temperatura.Las ondulaciones de las placas promueven la turbulencia del fluido y apoyan las placas contra la presión diferencialLa placa de marco y la placa de presión están suspendidas de una barra de carga superior y situadas por una barra de guía inferior, ambas fijadas a una columna de apoyo.Las conexiones se encuentran en la placa del marco o, si uno o ambos fluidos hacen más de un solo paso dentro de la unidad, en el marco y en las placas de presión.
Ventajas del Intercambiador de Calor de Placas de Gasket Baode *Ahorro de espacio y eficiencia energética Intercambiador de Calor de Placas de Baode son el sueño del constructor del sistema!Con sus diseños compactos requieren 20~50% menos espacio en su sistema que una unidad de caparazón y tubo comparableDado que requieren hasta un 80% menos de medio de refrigeración, se pueden instalar bombas más pequeñas que consumen menos energía

Principio de trabajo
Los canales se forman entre las placas y los puertos de las esquinas están dispuestos de modo que los dos medios fluyen a través de canales alternados.
La corrugada de las placas proporciona el paso entre las placas,apoya cada placa contra la adyacente y aumenta la turbulencia, lo que resulta en una transferencia de calor eficiente.

Materiales estándares
Placa de marco: acero suave pintado con epoxi
Las boquillas: acero al carbono
Revestimiento metálico: acero inoxidable, titanio
Placas de acero inoxidable de aleación 316 o titanio
Un gran avance con respecto a los PHEs convencionales

Mucho por delante de las conchas y los tubos
No hay fatiga térmica El calentamiento y enfriamiento cíclicos producen fatiga térmica en calentadores de vapor rígidos como los tubulares rectos.Esto a menudo resulta en piezas agrietadas y desgastadas que requieren mantenimiento y reparación, causando así un tiempo de inactividad del sistema no deseado.La combinación de placas delgadas y juntas flexibles en la serie BS previene la fatiga térmica al permitir que las unidades se expandan y contraigan en respuesta a los cambios de temperaturaControl de temperatura fino La rápida transferencia de calor resultante del pequeño volumen de retención y de la alta relación superficie/volumen de las placas permite una respuesta rápida al control de temperatura.

Aplicación
Industria alimentaria: Pastorización de la leche Pastorización de la leche y las bebidas, templado del vino, tratamiento del agua embotellada, calefacción CIP (limpieza en el lugar), agua por ósmosis inversa.
Aplicación marina: enfriamiento central de los motores o turbinas principales o auxiliares, enfriamiento con aceite lubricante, refrigeración del agua circulante para los cilindros de enfriamiento, pistones, boquillas de inyección,Refrigeración del aceite de Baoder, aceite de compresor y otros lubricantes, precalentamiento de aceite de lubricación y aceite de combustibles pesados, precalentamiento de agua de mar para la producción de agua dulce, recuperación de calor,Intercambio de calor para aire acondicionado de las cabinas de pasajeros y espacios de carga
Otros: refrigeración por aceite de turbina, industria química, calefacción urbana, refrigeración urbana, calefacción de piscinas, calefacción solar,

Tiempo de entrega corto.
Alta calidad
Precio razonable
Fabricado por el cliente
Diseño de conocimientos técnicos y asistencia al cliente
